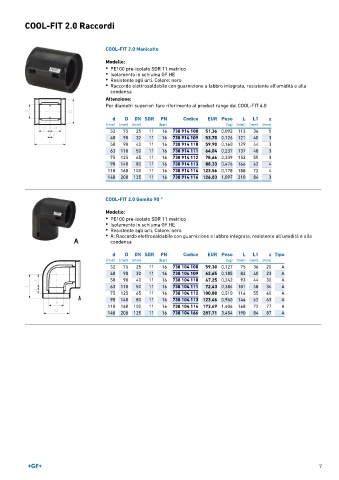

Page 7 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Raccordi

COOL-FIT 2.0 Manicotto

Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
Attenzione:
Per diametri superiori fare riferimento al product range del COOL-FIT 4.0

d D DN SDR PN Codice EUR Peso L L1 z
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm)
32 75 25 11 16 738 914 108 51,36 0,092 113 36 5
40 90 32 11 16 738 914 109 53,70 0,126 121 40 3
50 90 40 11 16 738 914 110 59,90 0,160 129 44 3
63 110 50 11 16 738 914 111 64,04 0,237 137 48 3
75 125 65 11 16 738 914 112 78,66 0,339 152 55 3
90 140 80 11 16 738 914 113 88,33 0,476 166 62 4
110 160 100 11 16 738 914 114 123,56 0,778 188 72 4
140 200 125 11 16 738 914 116 126,03 1,097 210 84 3

COOL-FIT 2.0 Gomito 90 °

Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa

d D DN SDR PN Codice EUR Peso L L1 z Tipo
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm)
32 75 25 11 16 738 104 108 59,30 0,127 75 36 20 A
40 90 32 11 16 738 104 109 62,65 0,185 82 40 23 A
50 90 40 11 16 738 104 110 67,25 0,242 93 44 30 A
63 110 50 11 16 738 104 111 72,43 0,384 101 48 34 A
75 125 65 11 16 738 104 112 100,88 0,510 114 55 40 A
90 140 80 11 16 738 104 113 123,46 0,960 144 62 63 A
110 160 100 11 16 738 104 114 173,49 1,406 168 72 77 A
140 200 125 11 16 738 104 166 287,71 3,454 190 84 87 A

7
