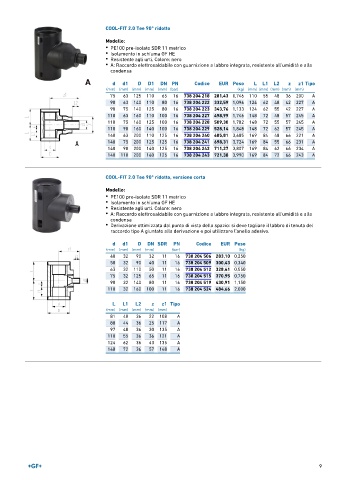

Page 9 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Tee 90° ridotto
Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa

d d1 D D1 DN PN Codice EUR Peso L L1 L2 z z1 Tipo
(mm) (mm) (mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
75 63 125 110 65 16 738 204 218 281,43 0,746 110 55 48 36 200 A
90 63 140 110 80 16 738 204 222 332,59 1,096 124 62 48 42 227 A
90 75 140 125 80 16 738 204 223 343,76 1,133 124 62 55 42 227 A
110 63 160 110 100 16 738 204 227 498,99 1,746 148 72 48 57 245 A
110 75 160 125 100 16 738 204 228 509,30 1,782 148 72 55 57 245 A
110 90 160 140 100 16 738 204 229 528,14 1,848 148 72 62 57 245 A
140 63 200 110 125 16 738 204 240 685,81 3,685 169 84 48 66 221 A
140 75 200 125 125 16 738 204 241 698,31 3,724 169 84 55 66 231 A
140 90 200 140 125 16 738 204 242 711,27 3,807 169 84 62 66 234 A
140 110 200 160 125 16 738 204 243 721,38 3,990 169 84 72 66 243 A

COOL-FIT 2.0 Tee 90° ridotto, versione corta

Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
• Derivazione ottimizzata dal punto di vista dello spazio: si deve tagliare il labbro di tenuta del
raccordo tipo A giuntato alla derivazione e poi utilizzare l'anello adesivo.

d d1 D DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (mm) (bar) (kg)
40 32 90 32 11 16 738 204 506 283,10 0,250
50 32 90 40 11 16 738 204 509 300,43 0,340
63 32 110 50 11 16 738 204 512 328,41 0,550
75 32 125 65 11 16 738 204 515 370,95 0,750
90 32 140 80 11 16 738 204 519 430,91 1,150
110 32 160 100 11 16 738 204 524 484,66 2,000

L L1 L2 z z1 Tipo
(mm) (mm) (mm) (mm) (mm)
81 40 36 22 108 A
88 44 36 25 117 A
97 48 36 30 135 A
110 55 36 36 121 A
124 62 36 43 135 A
148 72 36 57 148 A
