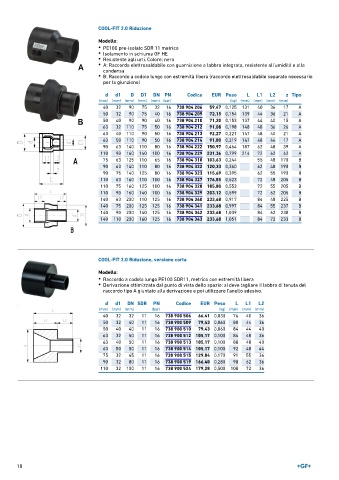

Page 10 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Riduzione
Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
• B: Raccordo a codolo lungo con estremità libera (raccordo elettrosaldabile separato necessario
per la giunzione)
d d1 D D1 DN PN Codice EUR Peso L L1 L2 z Tipo
(mm) (mm) (mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
40 32 90 75 32 16 738 904 206 59,47 0,125 131 40 36 17 A
50 32 90 75 40 16 738 904 209 72,15 0,154 139 44 36 21 A
50 40 90 90 40 16 738 904 210 71,20 0,153 137 44 40 15 A
63 32 110 75 50 16 738 904 212 91,08 0,198 148 48 36 26 A
63 40 110 90 50 16 738 904 213 92,27 0,221 147 48 40 21 A
63 50 110 90 50 16 738 904 214 91,80 0,219 147 48 44 17 A
90 63 140 110 80 16 738 904 222 150,97 0,464 187 62 48 39 A
110 90 160 140 100 16 738 904 229 231,36 0,799 214 72 62 42 A
75 63 125 110 65 16 738 904 318 103,63 0,244 55 48 170 B
90 63 140 110 80 16 738 904 322 120,33 0,360 62 48 190 B
90 75 140 125 80 16 738 904 323 115,69 0,395 62 55 190 B
110 63 160 110 100 16 738 904 327 176,85 0,523 72 48 205 B
110 75 160 125 100 16 738 904 328 185,80 0,553 72 55 205 B
110 90 160 140 100 16 738 904 329 203,12 0,599 72 62 205 B
140 63 200 110 125 16 738 904 340 233,68 0,917 84 48 225 B
140 75 200 125 125 16 738 904 341 233,68 0,997 84 55 237 B
140 90 200 140 125 16 738 904 342 233,68 1,039 84 62 238 B
140 110 200 160 125 16 738 904 343 233,68 1,051 84 72 233 B

COOL-FIT 2.0 Riduzione, versione corta

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Derivazione ottimizzata dal punto di vista dello spazio: si deve tagliare il labbro di tenuta del
raccordo tipo A giuntato alla derivazione e poi utilizzare l'anello adesivo.

d d1 DN SDR PN Codice EUR Peso L L1 L2
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm)
40 32 32 11 16 738 900 506 66,41 0,030 76 40 36
50 32 40 11 16 738 900 509 79,43 0,060 80 44 36
50 40 40 11 16 738 900 510 79,43 0,060 84 44 40
63 32 50 11 16 738 900 512 105,17 0,100 84 48 36
63 40 50 11 16 738 900 513 105,17 0,100 88 48 40
63 50 50 11 16 738 900 514 105,17 0,100 92 48 44
75 32 65 11 16 738 900 515 129,84 0,170 91 55 36
90 32 80 11 16 738 900 519 166,40 0,280 98 62 36
110 32 100 11 16 738 900 524 179,28 0,500 108 72 36
