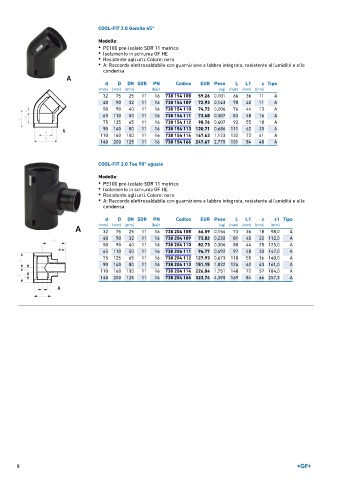

Page 8 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Gomito 45°
Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa

d D DN SDR PN Codice EUR Peso L L1 z Tipo
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm)
32 75 25 11 16 738 154 108 59,26 0,101 66 36 11 A
40 90 32 11 16 738 154 109 72,93 0,143 70 40 11 A
50 90 40 11 16 738 154 110 74,72 0,206 76 44 13 A
63 110 50 11 16 738 154 111 73,68 0,307 83 48 16 A
75 125 65 11 16 738 154 112 98,76 0,407 92 55 18 A
90 140 80 11 16 738 154 113 120,71 0,686 111 62 30 A
110 160 100 11 16 738 154 114 167,63 1,123 132 72 41 A
140 200 125 11 16 738 154 166 247,67 2,775 151 84 48 A

COOL-FIT 2.0 Tee 90° uguale

Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
d D DN SDR PN Codice EUR Peso L L1 z z1 Tipo
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
32 75 25 11 16 738 204 108 66,59 0,154 73 36 18 98,0 A
40 90 32 11 16 738 204 109 73,82 0,230 81 40 22 112,0 A
50 90 40 11 16 738 204 110 82,73 0,306 88 44 25 125,0 A
63 110 50 11 16 738 204 111 94,77 0,492 97 48 30 147,0 A
75 125 65 11 16 738 204 112 127,93 0,673 110 55 36 140,0 A
90 140 80 11 16 738 204 113 151,15 1,022 124 62 43 161,0 A
110 160 100 11 16 738 204 114 226,84 1,751 148 72 57 184,0 A
140 200 125 11 16 738 204 166 323,74 4,390 169 84 66 257,3 A
