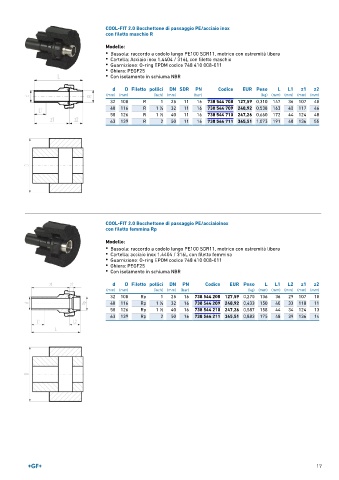

Page 17 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Bocchettone di passaggio PE/acciaio inox
con filetto maschio R

Modello:
• Bussola: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Cartella: Acciaio inox 1.4404 / 316L con filetto maschio
• Guarnizione: O-ring EPDM codice 748 410 008-011
• Ghiera: PEGF25
• Con isolamento in schiuma NBR

d D Filetto pollici DN SDR PN Codice EUR Peso L L1 z1 z2
(mm) (mm) (inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
32 108 R 1 25 11 16 738 544 708 127,59 0,310 147 36 107 40
40 116 R 1 ∕4 32 11 16 738 544 709 248,92 0,538 163 40 117 46
1
50 126 R 1 ∕2 40 11 16 738 544 710 247,26 0,660 172 44 124 48
1
63 139 R 2 50 11 16 738 544 711 345,51 1,073 191 48 136 55

COOL-FIT 2.0 Bocchettone di passaggio PE/acciaioinox
con filetto femmina Rp
Modello:
• Bussola: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Cartella: acciaio inox 1.4404 / 316L con filetto femmina
• Guarnizione: O-ring EPDM codice 748 410 008-011
• Ghiera: PEGF25
• Con isolamento in schiuma NBR

d D Filetto pollici DN PN Codice EUR Peso L L1 L2 z1 z2
(mm) (mm) (inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
32 108 Rp 1 25 16 738 544 208 127,59 0,270 136 36 29 107 10
40 116 Rp 1 ∕4 32 16 738 544 209 248,92 0,433 150 40 33 118 11
1
50 126 Rp 1 ∕2 40 16 738 544 210 247,26 0,587 158 44 34 124 13
1
63 139 Rp 2 50 16 738 544 211 345,51 0,883 175 48 39 136 14

17
