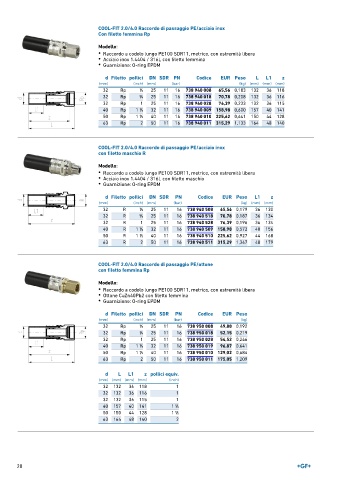

Page 20 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0/4.0 Raccordo di passaggio PE/acciaio inox
Con filetto femmina Rp

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Acciaio inox 1.4404 / 316L con filetto femmina
• Guarnizione: O-ring EPDM

d Filetto pollici DN SDR PN Codice EUR Peso L L1 z
(mm) (inch) (mm) (bar) (kg) (mm) (mm) (mm)
32 Rp 1 ∕2 25 11 16 738 940 008 65,56 0,183 132 36 118
32 Rp 3 ∕4 25 11 16 738 940 018 70,78 0,208 132 36 116
32 Rp 1 25 11 16 738 940 028 76,39 0,233 132 36 115
40 Rp 1 ∕4 32 11 16 738 940 009 158,98 0,600 157 40 141
1
50 Rp 1 ∕2 40 11 16 738 940 010 225,62 0,641 150 44 128
1
63 Rp 2 50 11 16 738 940 011 315,29 1,133 164 48 140

COOL-FIT 2.0/4.0 Raccordo di passaggio PE/acciaio inox
con filetto maschio R

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Acciaio inox 1.4404 / 316L con filetto maschio
• Guarnizione: O-ring EPDM

d Filetto pollici DN SDR PN Codice EUR Peso L1 z
(mm) (inch) (mm) (bar) (kg) (mm) (mm)
32 R 1 ∕2 25 11 16 738 940 508 65,56 0,179 36 130
32 R 3 ∕4 25 11 16 738 940 518 70,78 0,187 36 134
32 R 1 25 11 16 738 940 528 76,39 0,196 36 134
40 R 1 ∕4 32 11 16 738 940 509 158,98 0,572 40 156
1
1
50 R 1 ∕2 40 11 16 738 940 510 225,62 0,927 44 168
63 R 2 50 11 16 738 940 511 315,29 1,347 48 179

COOL-FIT 2.0/4.0 Raccordo di passaggio PE/ottone
con filetto femmina Rp

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Ottone CuZn40Pb2 con filetto femmina
• Guarnizione: O-ring EPDM

d Filetto pollici DN SDR PN Codice EUR Peso
(mm) (inch) (mm) (bar) (kg)
32 Rp 1 ∕2 25 11 16 738 950 008 49,80 0,192
32 Rp 3 ∕4 25 11 16 738 950 018 52,15 0,219
32 Rp 1 25 11 16 738 950 028 54,52 0,246
40 Rp 1 ∕4 32 11 16 738 950 019 96,87 0,641
1
50 Rp 1 ∕2 40 11 16 738 950 010 129,02 0,684
1
63 Rp 2 50 11 16 738 950 011 175,05 1,209
d L L1 z pollici equiv.
(mm) (mm) (mm) (mm) (inch)
32 132 36 118 1
32 132 36 116 1
32 132 36 115 1
40 157 40 141 1 ∕4
1
50 150 44 128 1 ∕2
1
63 164 48 140 2

20
