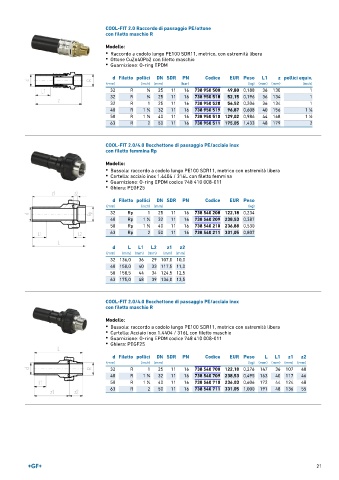

COOL-FIT 2.0 Raccordo di passaggio PE/ottone
con filetto maschio R

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Ottone CuZn40Pb2 con filetto maschio
• Guarnizione: O-ring EPDM

d Filetto pollici DN SDR PN Codice EUR Peso L1 z pollici equiv.
(mm) (inch) (mm) (bar) (kg) (mm) (mm) (inch)
32 R 1 ∕2 25 11 16 738 950 508 49,80 0,188 36 130 1
32 R 3 ∕4 25 11 16 738 950 518 52,15 0,196 36 134 1
32 R 1 25 11 16 738 950 528 54,52 0,206 36 134 1
40 R 1 ∕4 32 11 16 738 950 519 96,87 0,608 40 156 1 ∕4
1
1
50 R 1 ∕2 40 11 16 738 950 510 129,02 0,986 44 168 1 ∕2
1
1
63 R 2 50 11 16 738 950 511 175,05 1,433 48 179 2
COOL-FIT 2.0/4.0 Bocchettone di passaggio PE/acciaio inox
con filetto femmina Rp

Modello:
• Bussola: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Cartella: acciaio inox 1.4404 / 316L con filetto femmina
• Guarnizione: O-ring EPDM codice 748 410 008-011
• Ghiera: PEGF25

d Filetto pollici DN SDR PN Codice EUR Peso
(mm) (inch) (mm) (kg)
32 Rp 1 25 11 16 738 540 208 122,18 0,234
40 Rp 1 ∕4 32 11 16 738 540 209 238,53 0,387
1
50 Rp 1 ∕2 40 11 16 738 540 210 236,88 0,530
1
63 Rp 2 50 11 16 738 540 211 331,05 0,807
d L L1 L2 z1 z2
(mm) (mm) (mm) (mm) (mm) (mm)
32 136,0 36 29 107,0 10,0
40 150,0 40 33 117,5 11,0
50 158,5 44 34 124,5 12,5
63 175,0 48 39 136,0 13,5

COOL-FIT 2.0/4.0 Bocchettone di passaggio PE/acciaio inox
con filetto maschio R

Modello:
• Bussola: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Cartella: Acciaio inox 1.4404 / 316L con filetto maschio
• Guarnizione: O-ring EPDM codice 748 410 008-011
• Ghiera: PEGF25

d Filetto pollici DN SDR PN Codice EUR Peso L L1 z1 z2
(mm) (inch) (mm) (kg) (mm) (mm) (mm) (mm)
32 R 1 25 11 16 738 540 708 122,18 0,276 147 36 107 40
40 R 1 ∕4 32 11 16 738 540 709 238,53 0,495 163 40 117 46
1
50 R 1 ∕4 40 11 16 738 540 710 236,03 0,606 172 44 124 48
1
63 R 2 50 11 16 738 540 711 331,05 1,000 191 48 136 55
