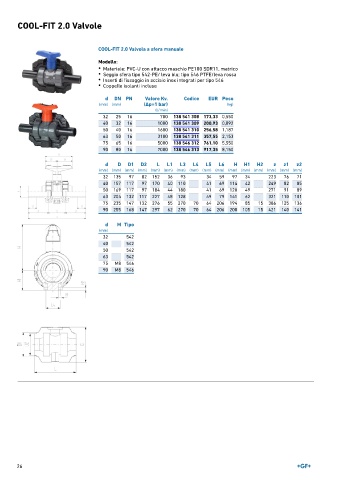

Page 26 - GEORGFISCHER - LISTINO 898

COOL-FIT 2.0 Valvole

COOL-FIT 2.0 Valvola a sfera manuale

Modello:
• Materiale: PVC-U con attacco maschio PE100 SDR11, metrico
• Seggio sfera tipo 542-PE/ leva blu; tipo 546 PTFE/leva rossa
• Inserti di fissaggio in acciaio inox integrati per tipo 546
• Coppelle isolanti incluse

d DN PN Valore Kv. Codice EUR Peso
(mm) (mm) (Δp=1 bar) (kg)
(l ⁄ min)
32 25 16 700 138 541 308 173,33 0,550
40 32 16 1000 138 541 309 200,93 0,892
50 40 16 1600 138 541 310 256,58 1,187
63 50 16 3100 138 541 311 357,55 2,153
75 65 16 5000 138 546 312 761,10 5,550
90 80 16 7000 138 546 313 917,35 8,150

d D D1 D2 L L1 L3 L4 L5 L6 H H1 H2 z z1 z2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 135 97 82 152 36 93 34 59 97 34 223 76 71
40 157 117 97 170 40 110 41 69 114 42 249 82 85
50 169 117 97 184 44 180 41 69 120 49 271 91 89
63 204 132 117 227 48 128 49 79 141 62 321 110 101
75 235 147 132 276 55 270 70 64 206 194 85 15 386 125 136
90 255 168 147 297 62 270 70 64 206 200 105 15 421 140 141

d M Tipo
(mm)
32 542
40 542
50 542
63 542
75 M8 546
90 M8 546

26
