P. 28

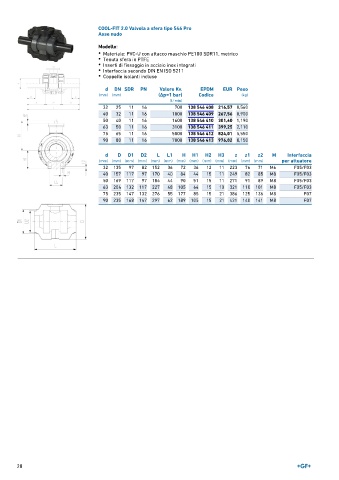

COOL-FIT 2.0 Valvola a sfera tipo 546 Pro
                                    Asse nudo

                                    Modello:
                                    • Materiale: PVC-U con attacco maschio PE100 SDR11, metrico
                                    • Tenuta sfera in PTFE
                                    • Inserti di fissaggio in acciaio inox integrati
                                    • Interfaccia secondo DIN EN ISO 5211
                                    • Coppelle isolanti incluse

                                      d  DN SDR   PN     Valore Kv.    EPDM    EUR Peso
                                    (mm) (mm)            (Δp=1 bar)    Codice         (kg)
                                                             (l ⁄ min)
                                     32   25  11   16         700  138 546 408 216,57 0,560
                                     40   32  11   16        1000  138 546 409 267,56 0,900
                                     50   40  11   16        1600  138 546 410 301,60 1,190
                                     63   50  11   16        3100  138 546 411 399,25 2,110
                                     75   65  11   16        5000  138 546 412 824,01 5,550
                                     90   80  11   16        7000  138 546 413 976,82 8,150

                                      d   D   D1  D2    L   L1   H   H1  H2   H3   z   z1   z2   M    Interfaccia
                                    (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)  per attuatore
                                     32  135  97   82  152  36  72   36   12  11  223  76   71  M6      F05/F03
                                     40  157  117  97  170  40  84   44   15  11  249  82   85  M8      F05/F03
                                     50  169  117  97  184  44  90   51   15  11  271  91   89  M8      F05/F03
                                     63  204  132  117  227  48  105  64  15  10  321  110  101  M8     F05/F03
                                     75  235  147  132  276  55  177  85  15  21  386  125  136  M8         F07
                                     90  235  168  147  297  62  189  105  15  21  421  140  141  M8        F07
