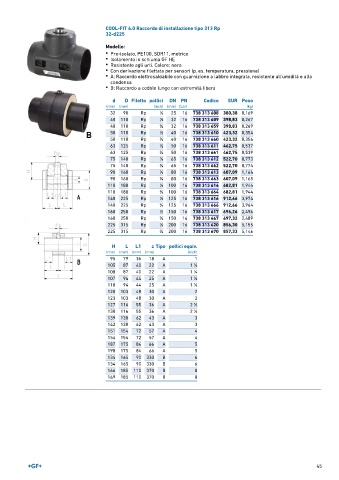

Page 45 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Raccordo di installazione tipo 313 Rp
32-d225

Modello:
• Pre-isolato, PE100, SDR11, metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• Con derivazione filettata per sensori (p. es. temperatura, pressione)
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
• B: Raccordo a codolo lungo con estremità libera

d D Filetto pollici DN PN Codice EUR Peso
(mm) (mm) (inch) (mm) (bar) (kg)
32 90 Rp 1 ∕2 25 16 738 313 608 380,38 0,169
40 110 Rp 1 ∕2 32 16 738 313 609 398,83 0,267
40 110 Rp 3 ∕4 32 16 738 313 659 398,83 0,269
50 110 Rp 1 ∕2 40 16 738 313 610 423,32 0,354
50 110 Rp 3 ∕4 40 16 738 313 660 423,32 0,356
63 125 Rp 1 ∕2 50 16 738 313 611 462,75 0,537
63 125 Rp 3 ∕4 50 16 738 313 661 462,75 0,539
75 140 Rp 1 ∕2 65 16 738 313 612 522,70 0,773
75 140 Rp 3 ∕4 65 16 738 313 662 522,70 0,774
90 160 Rp 1 ∕2 80 16 738 313 613 607,09 1,164
90 160 Rp 3 ∕4 80 16 738 313 663 607,09 1,165
110 180 Rp 1 ∕2 100 16 738 313 614 682,81 1,944
110 180 Rp 3 ∕4 100 16 738 313 664 682,81 1,944
140 225 Rp 1 ∕2 125 16 738 313 616 912,66 3,974
140 225 Rp 3 ∕4 125 16 738 313 666 912,66 3,964
160 250 Rp 1 ∕2 150 16 738 313 617 696,26 2,496
160 250 Rp 3 ∕4 150 16 738 313 667 697,32 2,489
225 315 Rp 1 ∕2 200 16 738 313 620 856,30 5,155
225 315 Rp 3 ∕4 200 16 738 313 670 857,33 5,146

H L L1 z Tipo pollici equiv.
(mm) (mm) (mm) (mm) (inch)
95 79 36 18 A 1
105 87 40 22 A 1 ∕4
1
108 87 40 22 A 1 ∕4
1
107 94 44 25 A 1 ∕2
1
110 94 44 25 A 1 ∕2
1
120 103 48 30 A 2
123 103 48 30 A 2
127 116 55 36 A 2 ∕2
1
130 116 55 36 A 2 ∕2
1
139 130 62 43 A 3
142 130 62 43 A 3
151 154 72 57 A 4
154 154 72 57 A 4
187 175 84 66 A 5
190 175 84 66 A 5
134 165 90 330 B 6
134 165 90 330 B 6
166 185 110 370 B 8
169 185 110 370 B 8
