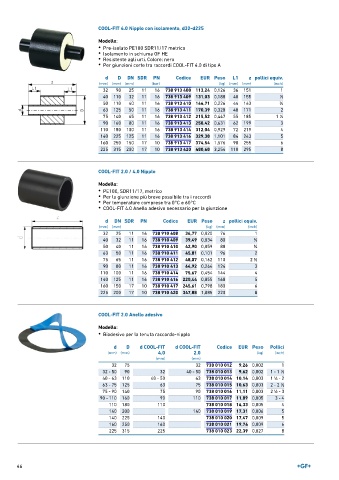

Page 46 - GEORGFISCHER - LISTINO 898

COOL-FIT 4.0 Nipplo con isolamento, d32-d225
Modello:
• Pre-isolato PE100 SDR11/17 metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• Per giunzioni corte tra raccordi COOL-FIT 4.0 di tipo A

d D DN SDR PN Codice EUR Peso L1 z pollici equiv.
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (inch)
32 90 25 11 16 738 913 408 113,24 0,126 36 151 1
40 110 32 11 16 738 913 409 131,03 0,188 40 155 1 ∕2
50 110 40 11 16 738 913 410 144,71 0,226 44 163 3 ∕4
63 125 50 11 16 738 913 411 170,39 0,328 48 171 2
75 140 65 11 16 738 913 412 215,52 0,447 55 185 1 ∕4
1
90 160 80 11 16 738 913 413 258,42 0,631 62 199 3
110 180 100 11 16 738 913 414 312,04 0,929 72 219 4
140 225 125 11 16 738 913 416 329,30 1,101 84 243 5
160 250 150 17 10 738 913 417 374,54 1,576 90 255 6
225 315 200 17 10 738 913 420 480,60 3,254 110 295 8

COOL-FIT 2.0 / 4.0 Nipplo

Modello:
• PE100, SDR11/17, metrico
• Per la giunzione più breve possibile tra i raccordi
• Per temperature comprese tra 0°C e 60°C
• COOL-FIT 4.0 Anello adesivo necessario per la giunzione

d DN SDR PN Codice EUR Peso z pollici equiv.
(mm) (mm) (kg) (mm) (inch)
32 25 11 16 738 910 408 34,77 0,020 76 1
40 32 11 16 738 910 409 39,49 0,034 80 1 ∕2
50 40 11 16 738 910 410 42,90 0,059 88 3 ∕4
63 50 11 16 738 910 411 45,81 0,101 96 2
75 65 11 16 738 910 412 48,07 0,162 110 2 ∕2
1
90 80 11 16 738 910 413 64,92 0,264 124 3
110 100 11 16 738 910 414 75,67 0,454 144 4
140 125 11 16 738 910 416 220,44 0,855 168 5
160 150 17 10 738 910 417 245,61 0,798 180 6
225 200 17 10 738 910 420 347,88 1,885 220 8

COOL-FIT 2.0 Anello adesivo

Modello:
• Biadesivo per la tenuta raccordo-nipplo

d D d COOL-FIT d COOL-FIT Codice EUR Peso Pollici
(mm) (mm) 4.0 2.0 (kg) (inch)
(mm) (mm)
32 75 32 738 010 012 9,26 0,002 1
32 - 50 90 32 40 - 50 738 010 013 9,62 0,002 1 - 1 ∕2
1
1
40 - 63 110 40 - 50 63 738 010 014 10,14 0,003 1 ∕4 - 2
63 - 75 125 63 75 738 010 015 10,63 0,003 2 - 2 ∕2
1
75 - 90 140 75 90 738 010 016 11,11 0,003 2 ∕2 - 3
1
90 - 110 160 90 110 738 010 017 11,89 0,005 3 - 4
110 180 110 738 010 018 14,33 0,005 4
140 200 140 738 010 019 17,31 0,006 5
140 225 140 738 010 020 17,47 0,009 5
160 250 160 738 010 021 19,74 0,009 6
225 315 225 738 010 023 22,39 0,027 8

46
