Page 47 - GEORGFISCHER - LISTINO 898
P. 47

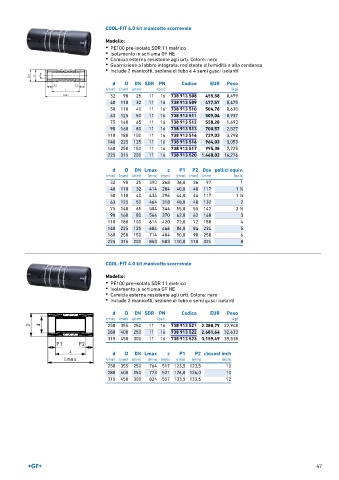

COOL-FIT 4.0 kit manicotto scorrevole
Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• Guarnizione a labbro integrata, resistente all'umidità e alla condensa
• Include 2 manicotti, sezione di tubo e 4 semi gusci isolanti
d D DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
32 90 25 11 16 738 913 508 455,58 0,499
40 110 32 11 16 738 913 509 477,57 0,475
50 110 40 11 16 738 913 510 504,78 0,630
63 125 50 11 16 738 913 511 509,04 0,937
75 140 65 11 16 738 913 512 558,28 1,693
90 160 80 11 16 738 913 513 700,57 2,527
110 180 100 11 16 738 913 514 729,03 3,298
140 225 125 11 16 738 913 516 964,03 5,053
160 250 150 11 16 738 913 517 995,38 7,225
225 315 200 11 16 738 913 520 1.468,02 16,276
d D DN Lmax z P1 P2 Dos pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
32 90 25 390 268 36,0 36 97 1
40 110 32 414 284 40,0 40 117 1 ∕4
1
50 110 40 434 296 44,0 44 117 1 ∕2
1
63 125 50 464 318 48,0 48 132 2
75 140 65 504 344 55,0 55 147 2 ∕2
1
90 160 80 544 370 62,0 62 168 3
110 180 100 614 420 72,0 72 188 4
140 225 125 684 466 84,0 84 234 5
160 250 150 714 484 90,0 90 258 6
225 315 200 853 583 110,0 110 324 8
COOL-FIT 4.0 kit manicotto scorrevole
Modello:
• PE100 pre-isolato SDR 11 metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• Include 2 manicotti, sezione di tubo e semi gusci isolanti
d D DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
250 355 250 11 16 738 913 521 2.388,79 22,948
280 400 250 11 16 738 913 522 2.681,64 32,633
315 450 300 11 16 738 913 523 3.159,49 39,518
d D DN Lmax z P1 P2 closest inch
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
250 355 250 764 517 123,5 123,5 10
280 400 250 773 521 126,0 126,0 10
315 450 300 824 557 133,5 133,5 12
47
