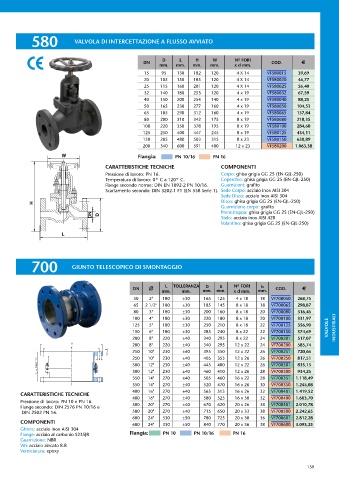

Page 159 - ATUSA - LISTINO 2023

580 VALVOLA DI INTERCETTAZIONE A FLUSSO AVVIATO

D L H W Nº FORI
DN COD. €
mm. mm. mm. mm. x d mm.
15 95 130 182 120 4 X 14 VF580015 39,69
20 105 150 185 120 4 X 14 VF580020 46,77
25 115 160 201 120 4 X 14 VF580025 56,40
32 140 180 253 120 4 x 19 VF580032 67,59
40 150 200 254 140 4 x 19 VF580040 88,25
50 165 230 277 160 4 x 19 VF580050 104,53
65 185 290 312 160 4 x 19 VF580065 137,84
80 200 310 342 175 8 x 19 VF580080 218,35
100 220 350 378 195 8 x 19 VF580100 284,60
125 250 400 447 245 8 x 19 VF580125 434,11
150 285 480 503 315 8 x 23 VF580150 630,89
200 340 600 591 400 12 x 23 VF580200 1.063,38
W Flangia: PN 10/16 PN 16

CARATTERISTICHE TECNICHE COMPONENTI
Pressione di lavoro: PN 16. Corpo: ghisa grigia GG 25 (EN-GJL-250)
Temperatura di lavoro: 0º C a 120º C. Coperchio: ghisa grigia GG 25 (EN-GJL-250)
Flange secondo norme: DIN EN 1092-2 PN 10/16. Guarnizioni: grafito
Scartamento secondo: DIN 3202-1 F1 (EN 558 Serie 1). Sede Corpo: acciaio inox AISI 304
Sede Disco: acciaio inox AISI 304
Disco: ghisa grigia GG 25 (EN-GJL-250)
H
Guarnizione corpo: grafito
DN D Premistoppa: ghisa grigia GG 25 (EN-GJL-250)
Stelo: acciaio inox AISI 420
Volantino: ghisa grigia GG 25 (EN-GJL-250)
L

700 GIUNTO TELESCOPICO DI SMONTAGGIO

L TOLLERANZA D K Nº FORI b
DN ∅ COD. €
mm. mm. mm. mm. x d mm. mm.
50 2" 180 ±30 165 125 4 x 18 18 VF700050 268,75
65 2 1/2" 180 ±30 185 145 8 x 18 18 VF700065 298,87
80 3" 180 ±30 200 160 8 x 18 20 VF700080 316,45
100 4" 180 ±30 220 180 8 x 18 20 VF700100 331,97
125 5" 180 ±30 250 210 8 x 18 22 VF700125 356,90 VALVOLE INDUSTRIALI
150 6" 180 ±30 285 240 8 x 22 22 VF700150 374,69
200 8" 220 ±40 340 295 8 x 22 24 VF700201 517,07
200 8" 220 ±40 340 295 12 x 22 24 VF700200 585,74
250 10" 230 ±40 395 350 12 x 22 26 VF700251 720,66
250 10" 230 ±40 405 355 12 x 26 26 VF700250 817,51
300 12" 230 ±40 445 400 12 x 22 26 VF700301 835,13
300 12" 230 ±40 460 410 12 x 26 28 VF700300 934,25
350 14" 270 ±40 505 460 16 x 22 28 VF700351 1.118,49
350 14" 270 ±40 520 470 16 x 26 30 VF700350 1.245,08
400 16" 270 ±40 565 515 16 x 26 32 VF700401 1.419,52
CARATTERISTICHE TECNICHE
Pressione di lavoro: PN 10 e PN 16. 400 16" 270 ±40 580 525 16 x 30 32 VF700400 1.603,70
Flange secondo: DIN 2576 PN 10/16 e 500 20" 270 ±40 670 620 20 x 26 38 VF700501 2.010,78
DIN 2502 PN 16. 500 20" 270 ±40 715 650 20 x 33 38 VF700500 2.242,65
600 24" 330 ±50 780 725 20 x 30 36 VF700601 2.812,28
COMPONENTI 600 24" 330 ±50 840 770 20 x 36 38 VF700600 3.095,25
Ghiera: acciaio inox AISI 304
Flange: acciaio al carbonio S235JR Flangia: PN 10 PN 10/16 PN 16
Guarnizione: NBR
Viti: acciaio zincato 8.8
Verniciatura: epoxy

159
