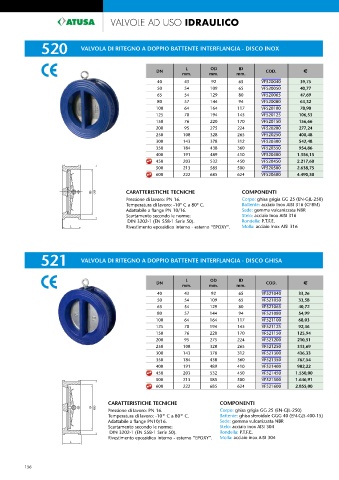

Page 156 - ATUSA - LISTINO 2023

VALVOLE AD USO IDRAULICO
550

520 VALVOLA DI RITEGNO A DOPPIO BATTENTE INTERFLANGIA - DISCO INOX

L OD ID
DN COD. €
mm. mm. mm.
40 43 92 65 VF520040 39,75
50 54 109 65 VF520050 40,77
65 54 129 80 VF520065 47,69
80 57 144 94 VF520080 63,32
100 64 164 117 VF520100 78,90
125 70 194 145 VF520125 106,53
150 76 220 170 VF520150 156,66
200 95 275 224 VF520200 277,24
250 108 328 265 VF520250 400,48
300 143 378 312 VF520300 542,48
350 184 438 360 VF520350 954,86
400 191 489 410 VF520400 1.356,15
450 203 532 450 VF520450 2.217,60
500 213 585 500 VF520500 2.638,75
600 222 685 624 VF520600 4.490,30

CARATTERISTICHE TECNICHE COMPONENTI 555
Pressione di lavoro: PN 16. Corpo: ghisa grigia GG 25 (EN-GJL-250)
Temperatura di lavoro: -10º C a 80º C. Battente: acciaio Inox AISI 316 (CF8M)
Adattabile a flange PN 10/16. Sede: gomma vulcanizzata NBR
Scartamento secondo le norme: Stelo: acciaio Inox AISI 316
DIN 3202-1 (EN 558-1 Serie 50). Rondella: P.T.F.E.
L Rivestimento epossidico interno - esterno “EPOXY”. Molla: acciaio Inox AISI 316

521 VALVOLA DI RITEGNO A DOPPIO BATTENTE INTERFLANGIA - DISCO GHISA

L OD ID
DN COD. €
mm. mm. mm.
40 43 92 65 VF521040 33,26
50 54 109 65 VF521050 33,58
65 54 129 80 VF521065 40,72
80 57 144 94 VF521080 54,99
100 64 164 117 VF521100 68,03
125 70 194 145 VF521125 92,36
150 76 220 170 VF521150 125,94
200 95 275 224 VF521200 210,51
250 108 328 265 VF521250 313,69
300 143 378 312 VF521300 436,33
350 184 438 360 VF521350 767,54
400 191 489 410 VF521400 982,22
450 203 532 450 VF521450 1.550,00
500 213 585 500 VF521500 1.646,91
600 222 685 624 VF521600 2.855,00

CARATTERISTICHE TECNICHE COMPONENTI
Pressione di lavoro: PN 16. Corpo: ghisa grigia GG 25 (EN-GJL-250)
Temperatura di lavoro: -10º C a 80º C. Battente: ghisa sferoidale GGG 40 (EN-GJS-400-15)
Adattabile a flange PN10/16. Sede: gomma vulcanizzata NBR
Scartamento secondo le norme: Stelo: acciaio inox AISI 304
DIN 3202-1 (EN 558-1 Serie 50). Rondella: P.T.F.E.
Rivestimento epossidico interno - esterno “EPOXY”. Molla: acciaio inox AISI 304
L

156
