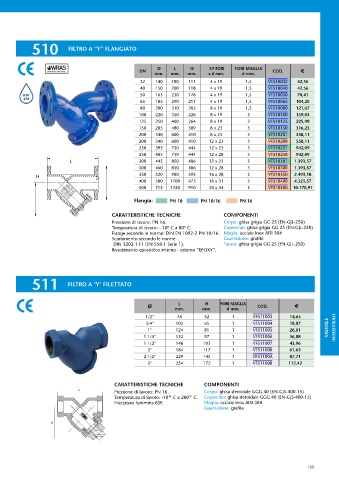

Page 155 - ATUSA - LISTINO 2023

510 FILTRO A “Y” FLANGIATO

D L H Nº FORI FORI MAGLIA
DN COD. €
mm. mm. mm. x d mm. d mm.
32 140 180 111 4 x 19 1,5 VF510032 42,56
40 150 200 118 4 x 19 1,5 VF510040 42,56
50 165 230 178 4 x 19 1,5 VF510050 70,41
65 185 290 211 4 x 19 1,5 VF510065 104,20
80 200 310 202 8 x 19 1,5 VF510080 121,67
100 220 350 226 8 x 19 3 VF510100 159,03
125 250 400 264 8 x 19 3 VF510125 225,98
150 285 480 309 8 x 23 3 VF510150 316,23
200 340 600 410 8 x 23 3 VF510201 558,11
200 340 600 410 12 x 23 3 VF510200 558,11
250 395 730 444 12 x 23 3 VF510251 942,09
250 405 730 444 12 x 28 3 VF510250 942,09
L 300 445 850 486 12 x 23 3 VF510301 1.393,57
300 460 850 486 12 x 28 3 VF510300 1.393,57
350 520 980 595 16 x 28 3 VF510350 2.493,18
H D
400 580 1100 673 16 x 31 3 VF510400 4.321,57
500 715 1250 910 20 x 34 3 VF510500 10.170,91
Flangia: PN 10 PN 10/16 PN 16

CARATTERISTICHE TECNICHE COMPONENTI
Pressione di lavoro: PN 16. Corpo: ghisa grigia GG 25 (EN-GJL-250)
Temperatura di lavoro: - 10º C a 80º C. Coperchio: ghisa grigia GG 25 (EN-GJL-250)
Flange secondo le norme: DIN EN 1092-2 PN 10/16. Maglia: acciaio Inox AISI 304
Scartamento secondo le norme: Guarnizione: grafite
DIN 3202-1 F1 (EN 558-1 Serie 1). Tappo: ghisa grigia GG 25 (EN-GJL-250)
Rivestimento epossidico interno - esterno “EPOXY”.

511 FILTRO A "Y" FILETTATO

L H FORI MAGLIA
Ø COD. €
mm. mm. d mm.
1/2" 76 52 1 VF511003 14,65
3/4" 102 65 1 VF511004 18,87
1" 124 81 1 VF511005 26,01 VALVOLE INDUSTRIALI
1 1/4" 132 97 1 VF511006 36,88
1 1/2" 146 103 1 VF511007 43,96
2" 184 117 1 VF511008 61,65
2 1/2" 229 145 1 VF51100A 87,71
3" 254 172 1 VF51100B 112,42

CARATTERISTICHE TECNICHE COMPONENTI
L Pressione di lavoro: PN 16. Corpo: ghisa sferoidale GGG 40 (EN-GJS-400-15)
Temperatura di lavoro: -10º C a 200º C. Coperchio: ghisa sferoidale GGG 40 (EN-GJS-400-15)
Filettatura femmina BSP. Maglia: acciaio inox AISI 304
Guarnizione: grafite

H

1)Working pressure:1.6Mpa
2)Working temperature: ʻ200
3)BSP threaded ends 155
4)Casting marks:Logo,
size,PN16,GGG40,Arrow,Heat no.
5)Surface treatment:ral5017 blue painting
6)Plugs:1/2": 1/4"BSP plug;
3/4"-11/4":1/2"BSP plug;
11/2"-3": 3/4"BSP plug.
