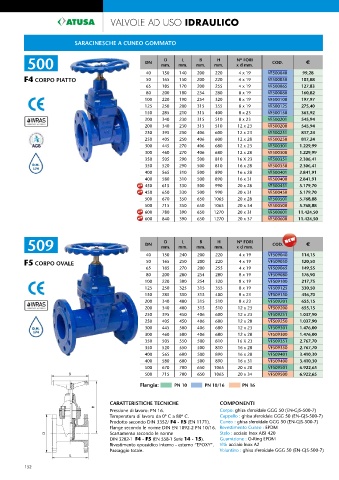

Page 152 - ATUSA - LISTINO 2023
P. 152
VALVOLE AD USO IDRAULICO
SARACINESCHE A CUNEO GOMMATO
500 DN mm. mm. mm. mm. x d mm. COD. €
Nº FORI
H
B
D
L
40 150 140 200 220 4 x 19 VF500040 99,28
F4 CORPO PIATTO 50 165 150 200 220 4 x 19 VF500050 103,88
65 185 170 200 255 4 x 19 VF500065 127,83
80 200 180 254 280 8 x 19 VF500080 160,82
100 220 190 254 320 8 x 19 VF500100 197,97
125 250 200 315 355 8 x 19 VF500125 275,40
150 285 210 315 400 8 x 23 VF500150 363,92
500 200 340 230 315 510 12 x 23 VF500201 545,94
8 x 23
200
510
315
340
VF500200
230
545,94
250 395 250 406 600 12 x 23 VF500251 817,24
250 405 250 406 600 12 x 28 VF500250 817,24
300 445 270 406 680 12 x 23 VF500301 1.229,99
300 460 270 406 680 12 x 28 VF500300 1.229,99
350 505 290 500 810 16 X 23 VF500351 2.306,41
350 520 290 500 810 16 x 28 VF500350 2.306,41
400 565 310 500 890 16 x 28 VF500401 2.841,91
400 580 310 500 890 16 x 31 VF500400 2.841,91
450 615 330 500 990 20 x 28 VF500451 5.179,70
450 650 330 500 990 20 x 31 VF500450 5.179,70
500 670 350 650 1065 20 x 28 VF500501 5.768,88
500 715 350 650 1065 20 x 34 VF500500 5.768,88
600 780 390 650 1270 20 x 31 VF500601 11.424,50
600 840 390 650 1270 20 x 37 VF500600 11.424,50
509 DN mm. mm. mm. mm. Nº FORI COD. €
L
D
B
H
x d mm.
40 150 240 200 220 4 x 19 VF509040 114,15
F5 CORPO OVALE 50 165 250 200 220 4 x 19 VF509050 120,50
65 185 270 200 255 4 x 19 VF509065 149,55
80 200 280 254 280 8 x 19 VF509080 176,90
100 220 300 254 320 8 x 19 VF509100 217,75
125 250 325 315 355 8 x 19 VF509125 330,50
150 285 350 315 400 8 x 23 VF509150 436,70
200 340 400 315 510 8 x 23 VF509201 655,15
200 340 400 315 510 12 x 23 VF509200 655,15
250 395 450 406 600 12 x 23 VF509251 1.037,90
250 405 450 406 600 12 x 28 VF509250 1.037,90
300 445 500 406 680 12 x 23 VF509301 1.476,00
300 460 500 406 680 12 x 28 VF509300 1.476,00
350 505 550 500 810 16 X 23 VF509351 2.767,70
350 520 550 500 810 16 x 28 VF509350 2.767,70
400 565 600 500 890 16 x 28 VF509401 3.410,30
400 580 600 500 890 16 x 31 VF509400 3.410,30
500 670 700 650 1065 20 x 28 VF509501 6.922,65
B 500 715 700 650 1065 20 x 34 VF509500 6.922,65
Flangia: PN 10 PN 10/16 PN 16
CARATTERISTICHE TECNICHE COMPONENTI
H
Pressione di lavoro: PN 16. Corpo: ghisa sferoidale GGG 50 (EN-GJS-500-7)
Temperatura di lavoro da 0º C a 80º C. Cappello : ghisa sferoidale GGG 50 (EN-GJS-500-7)
Prodotto secondo DIN 3352/ F4 - F5 (EN 1171). Cuneo : ghisa sferoidale GGG 50 (EN-GJS-500-7)
Flange secondo le norme DIN EN 1092-2 PN 10/16. Revestimento Cuneo : EPDM
D Scartamento secondo le norme Stelo : acciaio Inox AISI 420
DIN 3202-1 F4 - F5 (EN 558-1 Serie 14 - 15). Guarnizione : O-Ring EPDM
Rivestimento epossidico interno - esterno “EPOXY”. Viti: acciaio Inox A2
Passaggio totale. Volantino : ghisa sferoidale GGG 50 (EN-GJS-500-7)
L
152
