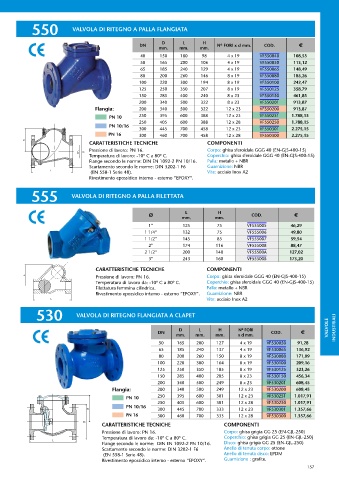

Page 157 - ATUSA - LISTINO 2023

550 VALVOLA DI RITEGNO A PALLA FLANGIATA

D L H
DN Nº FORI x d mm. COD. €
mm. mm. mm.
40 150 180 98 4 x 19 VF550040 108,53
50 165 200 106 4 x 19 VF550050 113,12
65 185 240 129 4 x 19 VF550065 148,49
80 200 260 146 8 x 19 VF550080 185,26
100 220 300 194 8 x 19 VF550100 242,47
125 250 350 207 8 x 19 VF550125 358,79
150 285 400 240 8 x 23 VF550150 461,85
200 340 500 322 8 x 23 VF550201 913,87
Flangia: 200 340 500 322 12 x 23 VF550200 913,87
PN 10 250 395 600 388 12 x 23 VF550251 1.788,15
250 405 600 388 12 x 28 VF550250 1.788,15
PN 10/16
300 445 700 458 12 x 23 VF550301 2.275,15
PN 16 300 460 700 458 12 x 28 VF550300 2.275,15
CARATTERISTICHE TECNICHE COMPONENTI
Pressione di lavoro: PN 16. Corpo: ghisa sferoidale GGG 40 (EN-GJS-400-15)
Temperatura di lavoro: -10º C a 80º C. Coperchio: ghisa sferoidale GGG 40 (EN-GJS-400-15)
Flange secondo le norme: DIN EN 1092-2 PN 10/16. Palla: metallo + NBR
Scartamento secondo le norme: DIN 3202-1 F6 Guarnizione: NBR
(EN 558-1 Serie 48). Vite: acciaio Inox A2
Rivestimento epossidico interno - esterno “EPOXY”.

555 VALVOLA DI RITEGNO A PALLA FILETTATA

L H
Ø COD. €
mm. mm.
1” 125 75 VF555005 46,29
1 1/4” 132 75 VF555006 49,80
1 1/2” 145 85 VF555007 59,54
2” 174 116 VF555008 88,47
2 1/2” 200 140 VF55500A 127,02
3” 243 160 VF55500B 173,20
CARATTERISTICHE TECNICHE COMPONENTI
Pressione di lavoro: PN 16.
H Corpo: ghisa sferoidale GGG 40 (EN-GJS-400-15)
Temperatura di lavoro da: -10º C a 80º C. Coperchio: ghisa sferoidale GGG 40 (EN-GJS-400-15)
Filettatura femmina cilindrica. Palla: metallo + NBR
Rivestimento epossidico interno - esterno “EPOXY”. Guarnizione: NBR
L Vite: acciaio Inox A2
530 VALVOLA DI RITEGNO FLANGIATA A CLAPET

D L H Nº FORI VALVOLE INDUSTRIALI
DN COD. €
mm. mm. mm. x d mm.
50 165 200 127 4 x 19 VF530050 91,28
65 185 240 137 4 x 19 VF530065 136,92
80 200 260 150 8 x 19 VF530080 171,09
100 220 300 164 8 x 19 VF530100 209,16
125 250 350 185 8 x 19 VF530125 323,26
150 285 400 205 8 x 23 VF530150 456,34
200 340 500 249 8 x 23 VF530201 608,45
Flangia: 200 340 500 249 12 x 23 VF530200 608,45
PN 10 250 395 600 301 12 x 23 VF530251 1.017,91
250 405 600 301 12 x 28 VF530250 1.017,91
PN 10/16
H 300 445 700 333 12 x 23 VF530301 1.357,66
PN 16 300 460 700 333 12 x 28 VF530300 1.357,66
D
CARATTERISTICHE TECNICHE COMPONENTI
Pressione di lavoro: PN 16. Corpo: ghisa grigia GG 25 (EN-GJL-250)
Temperatura di lavoro da: -10º C a 80º C. Coperchio: ghisa grigia GG 25 (EN-GJL-250)
L
Flange secondo le norme: DIN EN 1092-2 PN 10/16. Disco: ghisa grigia GG 25 (EN-GJL-250)
Scartamento secondo le norme: DIN 3202-1 F6 Anello di tenuta corpo: ottone
(EN 558-1 Serie 48). Anello di tenuta disco: EPDM
Rivestimento epossidico interno - esterno “EPOXY”. Guarnizione : grafite.
157
