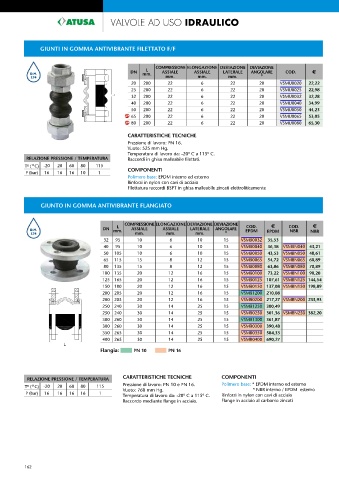

Page 162 - ATUSA - LISTINO 2023

VALVOLE AD USO IDRAULICO

GIUNTI IN GOMMA ANTIVIBRANTE FILETTATO F/F

COMPRESSIONE ELONGAZIONE DEVIAZIONE DEVIAZIONE
L
DN mm. ASSIALE ASSIALE LATERALE ANGOLARE COD. €
mm. mm. mm. º
20 200 22 6 22 20 VSMU0020 22,22
25 200 22 6 22 20 VSMU0025 22,98
32 200 22 6 22 20 VSMU0032 32,28
40 200 22 6 22 20 VSMU0040 34,99
50 200 22 6 22 20 VSMU0050 44,23
65 200 22 6 22 20 VSMU0065 53,05
80 200 22 6 22 20 VSMU0080 65,30

CARATTERISTICHE TECNICHE
Pressione di lavoro: PN 16.
Vuoto: 525 mm Hg.
Temperatura di lavoro da: -20º C a 115º C.
RELAZIONE PRESSIONE / TEMPERATURA Raccordi in ghisa malleabile filettati.
Tª (ºC) -20 20 60 80 115 COMPONENTI
P (bar) 16 16 16 10 1
Polimero base: EPDM interno ed esterno
Rinforzi in nylon con cavi di acciaio
Filettatura raccordi BSPT in ghisa malleabile zincati elettroliticamente

GIUNTO IN GOMMA ANTIVIBRANTE FLANGIATO

COMPRESSIONE ELONGAZIONE DEVIAZIONE DEVIAZIONE
L
COD.
DN mm. ASSIALE ASSIALE LATERALE ANGOLARE EPDM € COD. €
NBR
mm. mm. mm. º EPDM NBR
32 95 10 6 10 15 VSMB0032 35,53
40 95 10 6 10 15 VSMB0040 36,18 VSMBN040 43,21
50 105 10 6 10 15 VSMB0050 43,53 VSMBN050 48,61
65 115 15 8 12 15 VSMB0065 54,72 VSMBN065 60,89
80 135 15 8 12 15 VSMB0080 63,86 VSMBN080 70,89
100 135 20 12 16 15 VSMB0100 73,22 VSMBN100 90,20
125 165 20 12 16 15 VSMB0125 107,61 VSMBN125 144,54
150 180 20 12 16 15 VSMB0150 137,08 VSMBN150 198,89
200 205 20 12 16 15 VSMB1200 210,08
200 205 20 12 16 15 VSMB0200 217,27 VSMBN200 233,93
250 240 30 14 25 15 VSMB1250 300,49
250 240 30 14 25 15 VSMB0250 301,36 VSMBN250 382,20
300 260 30 14 25 15 VSMB1300 361,87
300 260 30 14 25 15 VSMB0300 390,48
350 265 30 14 25 15 VSMB0350 584,33
400 265 30 14 25 15 VSMB0400 690,27
Flangia: PN 10 PN 16

RELAZIONE PRESSIONE / TEMPERATURA CARATTERISTICHE TECNICHE COMPONENTI
Tª (ºC) -20 20 60 80 115 Pressione di lavoro: PN 10 e PN 16. Polímero base: * EPDM interno ed esterno
* NBR interno / EPDM esterno
Vuoto: 760 mm Hg.
P (bar) 16 16 16 16 1
Temperatura di lavoro da: -20º C a 115º C. Rinforzi in nylon con cavi di acciaio
Raccordo mediante flange in acciaio. Flange in acciaio al carbonio zincati

162
