VALVOLE AD USO IDRAULICO

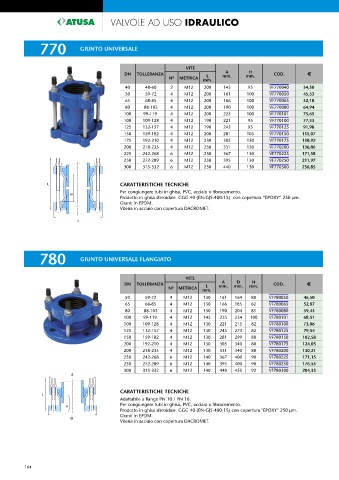

770 GIUNTO UNIVERSALE

VITE
DN TOLLERANZA A H COD. €
Nº METRICA L mm. mm.
mm.
40 48-60 2 M12 200 145 95 VF770040 34,50
50 59-72 4 M12 200 161 100 VF770050 45,53
65 68-85 4 M12 200 166 100 VF770065 52,18
80 88-103 4 M12 200 190 100 VF770080 64,94
100 99-119 4 M12 200 225 100 VF770101 75,65
100 109-128 4 M12 190 221 95 VF770100 77,33
125 132-157 4 M12 190 245 95 VF770125 91,98
150 159-182 4 M12 200 281 105 VF770150 115,07
175 192-210 4 M12 230 305 130 VF770175 130,92
200 218-235 4 M12 230 331 130 VF770200 136,86
225 242-268 6 M12 230 367 130 VF770225 171,58
250 272-289 6 M12 230 395 130 VF770250 211,97
300 315-332 6 M12 230 440 130 VF770300 236,85

CARATTERISTICHE TECNICHE
Per congiungere tubi in ghisa, PVC, acciaio o fibrocemento.
Prodotto in ghisa sferoidale GGG 40 (EN-GJS-400-15) con copertura “EPOXY” 250 µm.
Giunti in EPDM.
Viteria in acciaio con copertura DACROMET.

780 GIUNTO UNIVERSALE FLANGIATO

VITE
H
D
A
DN TOLLERANZA L mm. mm. mm. COD. €
Nº METRICA mm.
50 59-72 4 M12 130 161 164 80 VF780050 46,50
65 68-85 4 M12 130 166 185 82 VF780065 52,07
80 88-103 4 M12 130 190 204 81 VF780080 59,43
100 99-119 4 M12 145 225 234 100 VF780101 68,51
100 109-128 4 M12 130 221 215 82 VF780100 73,06
125 132-157 4 M12 130 245 273 82 VF780125 79,54
150 159-182 4 M12 130 281 299 80 VF780150 102,58
200 192-210 4 M12 130 305 340 80 VF780175 124,05
200 218-235 4 M12 130 331 340 80 VF780200 130,21
250 242-268 6 M12 140 367 400 90 VF780225 171,15
250 272-289 6 M12 140 395 400 90 VF780250 176,55
300 315-332 6 M12 140 440 455 92 VF780300 204,35

CARATTERISTICHE TECNICHE
Adattabile a flange PN 10 / PN 16.
Per congiungere tubi in ghisa, PVC, acciaio o fibrocemento.
Prodotto in ghisa sferoidale GGG 40 (EN-GJS-400-15) con copertura "EPOXY" 250 µm.
Giunti in EPDM.
Viteria in acciaio con copertura DACROMET.
