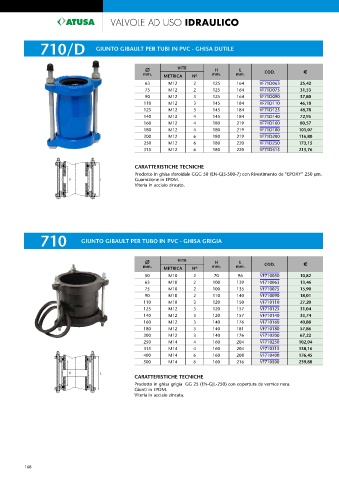

Page 168 - ATUSA - LISTINO 2023

VALVOLE AD USO IDRAULICO

710/D GIUNTO GIBAULT PER TUBI IN PVC - GHISA DUTILE

∅ VITE H L
mm. METRICA Nº mm. mm. COD. €
63 M12 2 125 164 VF71D063 25,42
75 M12 2 125 164 VF71D075 31,53
90 M12 3 125 164 VF71D090 37,80
110 M12 3 145 184 VF71D110 46,18
125 M12 3 145 184 VF71D125 48,78
140 M12 4 145 184 VF71D140 72,95
160 M12 4 180 219 VF71D160 80,57
180 M12 4 180 219 VF71D180 101,07
200 M12 6 180 219 VF71D200 116,80
250 M12 6 180 220 VF71D250 173,15
315 M12 6 180 220 VF71D315 213,76

CARATTERISTICHE TECNICHE
Prodotto in ghisa sferoidale GGG 50 (EN-GJS-500-7) con Rivestimento de “EPOXY” 250 µm.
Guarnizione in EPDM.
Viteria in acciaio zincato.

710 GIUNTO GIBAULT PER TUBO IN PVC - GHISA GRIGIA

∅ VITE H L
mm. METRICA Nº mm. mm. COD. €
50 M10 2 70 96 VF710050 10,82
63 M10 2 100 139 VF710063 13,46
75 M10 2 100 135 VF710075 15,90
90 M10 2 110 140 VF710090 18,01
110 M10 3 120 150 VF710110 27,20
125 M12 3 120 157 VF710125 31,04
140 M12 3 120 157 VF710140 33,74
160 M12 3 140 176 VF710160 40,88
180 M12 3 140 181 VF710180 57,86
200 M12 3 140 176 VF710200 67,22
250 M14 4 160 204 VF710250 102,04
315 M14 4 160 204 VF710315 138,16
400 M14 6 160 208 VF710400 176,45
500 M14 6 160 216 VF710500 239,88

CARATTERISTICHE TECNICHE
Prodotto in ghisa grigia GG 25 (EN-GJL-250) con copertura de vernice nera.
Giunti in EPDM.
Viteria in acciaio zincata.
