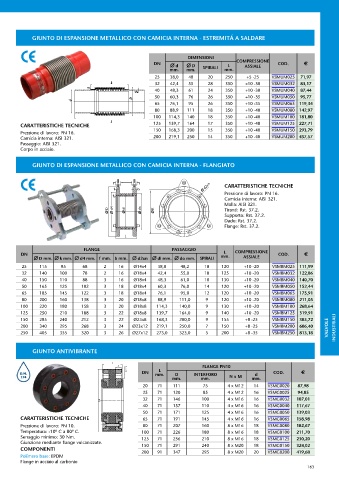

Page 163 - ATUSA - LISTINO 2023
P. 163
GIUNTO DI ESPANSIONE METALLICO CON CAMICIA INTERNA - ESTREMITÁ A SALDARE
DIMENSIONI
DN ∅ d ∅ D L COMPRESSIONE COD. €
ASSIALE
mm. mm. SPIRALI mm.
25 38,0 48 20 250 +5 -25 VSMUM025 71,97
k 32 42,4 55 28 350 +10 -30 VSMUM032 83,17
s 40 48,3 61 24 350 +10 -30 VSMUM040 87,44
d D 50 60,3 76 26 350 +10 -35 VSMUM050 95,77
65 76,1 95 26 350 +10 -35 VSMUM065 119,34
80 88,9 111 18 350 +10 -40 VSMUM080 142,97
100 114,3 140 18 350 +10 -40 VSMUM100 181,80
L
CARATTERISTICHE TECNICHE 125 139,7 164 17 350 +10 -40 VSMUM125 227,71
Pressione di lavoro: PN 16. 150 168,3 200 15 350 +10 -40 VSMUM150 293,79
Camicia interna: AISI 321. 200 219,1 250 14 350 +10 -40 VSMUM200 437,57
Passaggio: AISI 321.
Corpo in acciaio.
GIUNTO DI ESPANSIONE METALLICO CON CAMICIA INTERNA - FLANGIATO
∅ d2xn CARATTERISTICHE TECNICHE
f b
4 Pressione di lavoro: PN 16.
Camicia interna: AISI 321.
Molla: AISI 321.
∅ D ∅ d4 ∅ di ∅ do ∅ K Tiranti: Rst. 37.2.
Supporto: Rst. 37.2.
Dado: Rst. 37.2.
Flange: Rst. 37.2.
L
FLANGE PASSAGGIO
L
DN mm. COMPRESSIONE COD. €
∅ D mm. ∅ k mm. ∅ d4 mm. f mm. b mm. ∅ d2xn ∅ di mm. ∅ do mm. SPIRALI ASSIALE
25 115 85 68 2 16 Ø14x4 38,0 48,2 18 120 +10 -20 VSMBM025 111,99
32 140 100 78 2 16 Ø18x4 42,4 55,0 18 125 +10 -20 VSMBM032 122,86
40 150 110 88 3 16 Ø18x4 48,3 61,0 18 130 +10 -20 VSMBM040 140,70
50 165 125 102 3 18 Ø18x4 60,3 76,0 14 120 +10 -20 VSMBM050 152,44
65 185 145 122 3 18 Ø18x4 76,1 95,0 12 120 +10 -20 VSMBM065 175,91
80 200 160 138 3 20 Ø18x8 88,9 111,0 9 120 +10 -20 VSMBM080 211,05
100 220 180 158 3 20 Ø18x8 114,3 140,0 9 130 +10 -20 VSMBM100 268,64
125 250 210 188 3 22 Ø18x8 139,7 164,0 9 140 +10 -20 VSMBM125 319,91
150 285 240 212 3 22 Ø23x8 168,3 200,0 9 155 +8 -25 VSMBM150 383,72
200 340 295 268 3 24 Ø23x12 219,1 250,0 7 150 +8 -25 VSMBM200 606,40 VALVOLE INDUSTRIALI
250 405 355 320 3 26 Ø27x12 273,0 323,0 5 200 +8 -35 VSMBM250 813,18
GIUNTO ANTIVIBRANTE
FLANGE PN10
L
DN mm. D INTERFORO d COD. €
COMPONENTI mm. mm. N x M mm.
Polímero base: * EPDM interno ed esterno 20 71 111 75 4 x M12 14 VSMG0020 87,98
* NBR interno / EPDM esterno
Rinforzi in nylon con cavi di acciaio 25 71 120 85 4 x M12 16 VSMG0025 94,85
Flange in acciaio al carbonio zincati 32 71 146 100 4 x M16 16 VSMG0032 107,01
40 71 157 110 4 x M16 16 VSMG0040 117,67
50 71 171 125 4 x M16 16 VSMG0050 139,03
CARATTERISTICHE TECNICHE 65 71 191 145 4 x M16 16 VSMG0065 158,98
Pressione di lavoro: PN 10. 80 71 207 160 8 x M16 18 VSMG0080 182,67
Temperatura: -10º C a 80º C. 100 71 226 180 8 x M16 18 VSMG0100 211,70
Serraggio minimo: 30 Nm. 125 71 256 210 8 x M16 18 VSMG0125 230,20
Giunzione mediante flange vulcanizzate.
COMPONENTI 150 71 291 240 8 x M20 18 VSMG0150 324,02
8 x M20
419,68
20
VSMG0200
347
295
200
91
Polímero base: EPDM
Flange in acciaio al carbonio
163
