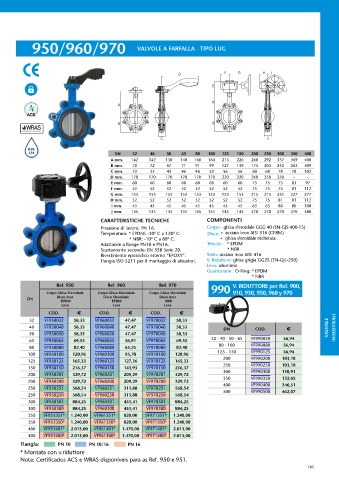

Page 161 - ATUSA - LISTINO 2023

950/960/970 VALVOLE A FARFALLA - TIPO LUG

D F G H I
E
J

A
A

B B

C C

DN 32 40 50 65 80 100 125 150 200 250 300 350 400
A mm. 142 142 130 140 148 164 213 226 260 292 337 369 400
B mm. 72 72 67 71 91 99 127 139 175 203 242 263 309
C mm. 33 33 43 46 46 52 56 56 60 68 78 78 102
D mm. 170 170 170 170 170 170 220 220 260 350 350 - -
E mm. 60 60 60 60 60 60 60 60 75 75 75 83 97
F mm. 52 52 52 52 52 52 52 52 75 75 75 81 112
G mm. 153 153 153 153 153 153 153 153 215 215 235 227 277
H mm. 52 52 52 52 52 52 52 52 75 75 81 81 112
I mm. 45 45 45 45 45 45 45 45 63 63 80 80 108
J mm. 135 135 135 135 145 145 145 145 270 270 270 270 380
CARATTERISTICHE TECNICHE COMPONENTI
Pressione di lavoro: PN 16. Corpo: ghisa sferoidale GGG 40 (EN-GJS-400-15)
Temperatura: * EPDM: -10º C a 120º C. acciaio Inox AISI 316 (CF8M)
Disco: *
* NBR: -10º C a 80º C. ghisa sferoidale nichelata
*
Adattabile a flange PN10 e PN16. Tenuta : * EPDM
Scartamento secondo: EN 558 Serie 20. * NBR
Rivestimento epossidico esterno “EPOXY”. Stelo: acciaio Inox AISI 416
Flangia ISO 5211 per il montaggio di attuatori. V. Riduttore: ghisa grigia GG25 (EN-GJL-250)
Leva: alluminio
Guarnizione : O-Ring: * EPDM
* NBR
Ref. 950 Ref. 960 Ref. 970 990 V. RIDUTTORE per Ref. 900,
Corpo Ghisa Sferoidale Corpo Ghisa Sferoidale Corpo Ghisa Sferoidale 910, 930, 950, 960 y 970
DN Disco Inox Disco Sferoidale Disco Inox
NBR
EPDM
EPDM
Leva Leva Leva
COD. € COD. € COD. €
32 VF950032 58,33 VF960032 47,47 VF970032 58,33
40 VF950040 58,33 VF960040 47,47 VF970040 58,33 DN COD. € VALVOLE INDUSTRIALI
50 VF950050 58,33 VF960050 47,47 VF970050 58,33
32 - 40 - 50 - 65 VF990050 56,94
65 VF950065 69,55 VF960065 56,91 VF970065 69,55
80 - 100 VF990080 56,94
80 VF950080 82,40 VF960080 65,25 VF970080 82,40
125 - 150 VF990125 56,94
100 VF950100 120,96 VF960100 95,78 VF970100 120,96
125 VF950125 165,33 VF960125 127,36 VF970125 165,33 200 VF990200 103,18
150 VF950150 216,37 VF960150 143,93 VF970150 216,37 250 VF990250 103,18
200 VF950201 329,72 VF960201 209,29 VF970201 329,72 300 VF990300 110,91
350 VF990350 132,05
200 VF950200 329,72 VF960200 209,29 VF970200 329,72 400 VF990400 346,51
250 VF950251 568,54 VF960251 311,88 VF970251 568,54
500 VF990500 462,07
250 VF950250 568,54 VF960250 311,88 VF970250 568,54
300 VF950301 884,25 VF960301 451,41 VF970301 884,25
300 VF950300 884,25 VF960300 451,41 VF970300 884,25
350 VF951351* 1.240,00 VF961351* 820,00 VF971351* 1.240,00
350 VF951350* 1.240,00 VF961350* 820,00 VF971350* 1.240,00
400 VF951401* 2.013,00 VF961401* 1.470,00 VF971401* 2.013,00
400 VF951400* 2.013,00 VF961400* 1.470,00 VF971400* 2.013,00
Flangia: PN 10 PN 10/16 PN 16
* Montata con v.riduttore
Nota: Certificados ACS e WRAS disponíveis para as Ref. 950 e 951.
161
