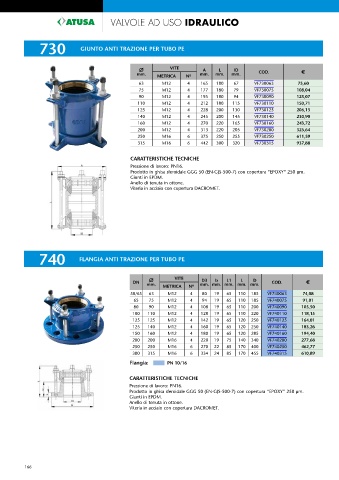

Page 166 - ATUSA - LISTINO 2023

VALVOLE AD USO IDRAULICO

730 GIUNTO ANTI TRAZIONE PER TUBO PE

∅ VITE A L ID
mm. METRICA Nº mm. mm. mm. COD. €
63 M12 4 165 180 67 VF730063 75,60
75 M12 4 177 180 79 VF730075 108,04
90 M12 4 195 180 94 VF730090 123,07
110 M12 4 212 180 115 VF730110 150,71
125 M12 4 228 200 130 VF730125 206,13
140 M12 4 245 200 145 VF730140 230,90
160 M12 4 270 220 165 VF730160 243,72
200 M12 4 313 220 205 VF730200 325,64
250 M16 6 375 250 255 VF730250 611,59
315 M16 6 442 300 320 VF730315 937,88

CARATTERISTICHE TECNICHE
Pressione di lavoro: PN16.
Prodotto in ghisa sferoidale GGG 50 (EN-GJS-500-7) con copertura “EPOXY” 250 µm.
Giunti in EPDM.
Anello di tenuta in ottone.
Viteria in acciaio con copertura DACROMET.

740 FLANGIA ANTI TRAZIONE PER TUBO PE

VITE
D3
b
∅
D
L
L1
DN mm. METRICA Nº mm. mm. mm. mm. mm. COD. €
50/65 63 M12 4 80 19 65 110 185 VF740063 74,08
65 75 M12 4 94 19 65 110 185 VF740075 91,01
80 90 M12 4 108 19 65 110 200 VF740090 105,50
100 110 M12 4 128 19 65 110 220 VF740110 118,15
125 125 M12 4 142 19 65 120 250 VF740125 164,01
125 140 M12 4 160 19 65 120 250 VF740140 183,26
150 160 M12 4 180 19 65 120 285 VF740160 194,40
200 200 M16 4 220 19 75 140 340 VF740200 277,68
250 250 M16 6 270 22 85 170 400 VF740250 462,77
300 315 M16 6 334 24 85 170 455 VF740315 610,89
Flangia: PN 10/16

CARATTERISTICHE TECNICHE
Pressione di lavoro: PN16.
Prodotto in ghisa sferoidale GGG 50 (EN-GJS-500-7) con copertura “EPOXY” 250 µm.
Giunti in EPDM.
Anello di tenuta in ottone.
Viteria in acciaio con copertura DACROMET.
