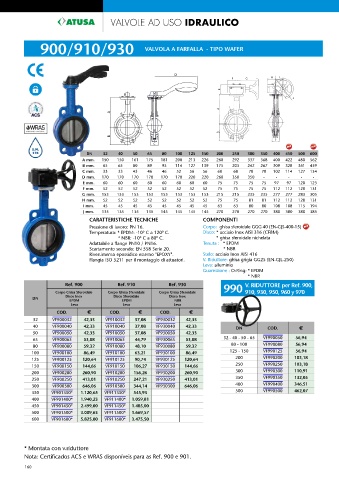

Page 160 - ATUSA - LISTINO 2023

VALVOLE AD USO IDRAULICO

900/910/930 VALVOLA A FARFALLA - TIPO WAFER

D
F G H I

J

A

B
C
DN 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
A mm. 150 150 161 175 181 200 213 226 260 292 337 368 400 422 480 562
B mm. 65 65 80 89 95 114 127 139 175 203 242 267 309 328 361 459
C mm. 33 33 43 46 46 52 56 56 60 68 78 78 102 114 127 154
D mm. 170 170 170 170 170 170 220 220 260 350 350 - - - - -
E mm. 60 60 60 60 60 60 60 60 75 75 75 75 97 97 120 123
F mm. 52 52 52 52 52 52 52 52 75 75 75 75 112 112 128 131
G mm. 153 153 153 153 153 153 153 153 215 215 235 235 277 277 283 305
H mm. 52 52 52 52 52 52 52 52 75 75 81 81 112 112 128 131
I mm. 45 45 45 45 45 45 45 45 63 63 80 80 108 108 115 194
J mm. 135 135 135 135 145 145 145 145 270 270 270 270 380 380 380 385
CARATTERISTICHE TECNICHE COMPONENTI
Pressione di lavoro: PN 16. Corpo: ghisa sferoidale GGG 40 (EN-GJS-400-15)
Disco: *
Temperatura: * EPDM: -10º C a 120º C. acciaio Inox AISI 316 (CF8M)
* NBR: -10º C a 80º C. ghisa sferoidale nichelata
*
Adattabile a flange PN10 / PN16. Tenuta : * EPDM
Scartamento secondo: EN 558 Serie 20. * NBR
Rivestimento epossidico esterno "EPOXY". Stelo: acciaio Inox AISI 416
Flangia ISO 5211 per il montaggio di attuatori. V. Riduttore: ghisa grigia GG25 (EN-GJL-250)
Leva: alluminio
Guarnizione : O-Ring: * EPDM
* NBR
Ref. 900 Ref. 910 Ref. 930 990 V. RIDUTTORE per Ref. 900,
Corpo Ghisa Sferoidale Corpo Ghisa Sferoidale Corpo Ghisa Sferoidale 910, 930, 950, 960 y 970
DN Disco Inox Disco Sferoidale Disco Inox
EPDM
EPDM
NBR
Leva Leva Leva
COD. € COD. € COD. €
32 VF900032 42,33 VF910032 37,08 VF930032 42,33
40 VF900040 42,33 VF910040 37,08 VF930040 42,33 DN COD. €
50 VF900050 42,33 VF910050 37,08 VF930050 42,33
65 VF900065 53,08 VF910065 44,79 VF930065 53,08 32 - 40 - 50 - 65 VF990050 56,94
80 VF900080 59,32 VF910080 48,10 VF930080 59,32 80 - 100 VF990080 56,94
100 VF900100 86,49 VF910100 63,21 VF930100 86,49 125 - 150 VF990125 56,94
125 VF900125 120,64 VF910125 90,74 VF930125 120,64 200 VF990200 103,18
150 VF900150 144,66 VF910150 106,27 VF930150 144,66 250 VF990250 103,18
200 VF900200 260,90 VF910200 156,26 VF930200 260,90 300 VF990300 110,91
250 VF900250 413,01 VF910250 247,21 VF930250 413,01 350 VF990350 132,05
300 VF900300 646,06 VF910300 344,14 VF930300 646,06 400 VF990400 346,51
350 VF901350* 1.120,65 VF911350* 545,93 500 VF990500 462,07
400 VF901400* 1.940,23 VF911400* 1.059,81
450 VF901450* 2.499,00 VF911450* 1.485,00
500 VF901500* 3.009,63 VF911500* 1.669,57
600 VF901600* 5.825,00 VF911600* 3.475,50

* Montata con v.riduttore
Nota: Certificados ACS e WRAS disponíveis para as Ref. 900 e 901.
