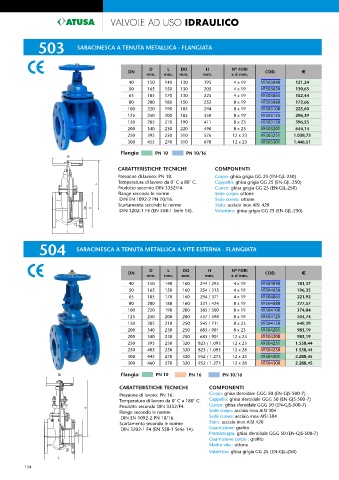

Page 154 - ATUSA - LISTINO 2023

VALVOLE AD USO IDRAULICO

503 SARACINESCA A TENUTA METALLICA - FLANGIATA 510

D L DO H Nº FORI
DN COD. €
mm. mm. mm. mm. x d mm.
40 150 140 130 195 4 x 19 VF503040 121,24
50 165 150 130 205 4 x 19 VF503050 130,65
65 185 170 130 225 4 x 19 VF503065 152,44
80 200 180 150 252 8 x 19 VF503080 172,66
100 220 190 185 294 8 x 19 VF503100 225,60
125 250 200 185 350 8 x 19 VF503125 296,39
150 285 210 190 411 8 x 23 VF503150 396,53
200 340 230 220 496 8 x 23 VF503201 644,14
250 395 250 310 576 12 x 23 VF503251 1.038,73
300 455 270 310 678 12 x 23 VF503301 1.446,51

Flangia: PN 10 PN 10/16

CARATTERISTICHE TECNICHE COMPONENTI
Pressione di lavoro: PN 10. Corpo: ghisa grigia GG 25 (EN-GJL-250)
Temperatura di lavoro da 0˚ C a 80˚ C. Cappello: ghisa grigia GG 25 (EN-GJL-250)
Prodotto secondo DIN 3352/F4. Cuneo: ghisa grigia GG 25 (EN-GJL-250)
Flange secondo le norme Sede corpo: ottone
DIN EN 1092-2 PN 10/16. Sede cuneo: ottone
Scartamento secondo le norme Stelo: acciaio inox AISI 420
DIN 3202-1 F4 (EN 558-1 Serie 14). Volantino: ghisa grigia GG 25 (EN-GJL-250)

504 SARACINESCA A TENUTA METALLICA A VITE ESTERNA - FLANGIATA

D L DO H Nº FORI
DN COD. €
mm. mm. mm. mm. x d mm.
40 150 140 160 244 / 295 4 x 19 VF504040 181,37 511
50 165 150 160 254 / 315 4 x 19 VF504050 196,35
65 185 170 160 294 / 371 4 x 19 VF504065 221,92
80 200 180 160 331 / 424 8 x 19 VF504080 277,57
100 220 190 200 385 / 500 8 x 19 VF504100 374,04
125 250 200 200 457 / 598 8 x 19 VF504125 504,74
150 285 210 250 545 / 711 8 x 23 VF504150 649,39
200 340 230 250 683 / 901 8 x 23 VF504201 983,19
200 340 230 250 683 / 901 12 x 23 VF504200 983,19
250 395 250 320 823 / 1.093 12 x 23 VF504251 1.558,44
250 405 250 320 823 / 1.093 12 x 28 VF504250 1.558,44
300 445 270 320 952 / 1.273 12 x 23 VF504301 2.288,45
300 460 270 320 952 / 1.273 12 x 28 VF504300 2.288,45
Flangia: PN 10 PN 16 PN 10/16

CARATTERISTICHE TECNICHE COMPONENTI
Pressione di lavoro: PN 16. Corpo: ghisa sferoidale GGG 50 (EN-GJS-500-7)
Temperatura di lavoro da 0˚ C a 180˚ C. Cappello: ghisa sferoidale GGG 50 (EN-GJS-500-7)
Prodotto secondo DIN 3352/F4. Cuneo: ghisa sferoidale GGG 50 (EN-GJS-500-7)
Flange secondo le norme Sede corpo: acciaio inox AISI 304
DIN EN 1092-2 PN 10/16. Sede cuneo: acciaio inox AISI 304
Scartamento secondo le norme Stelo: acciaio inox AISI 420
DIN 3202-1 F4 (EN 558-1 Serie 14). Guarnizione: grafito
Premistoppa: ghisa sferoidale GGG 50 (EN-GJS-500-7)
Guarnizione corpo : grafito
Madre vite : ottone
Volantino: ghisa grigia GG 25 (EN-GJL-250)

154
