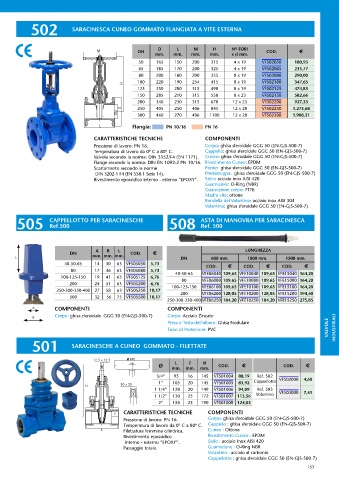

Page 153 - ATUSA - LISTINO 2023

502 SARACINESCA CUNEO GOMMATO FLANGIATA A VITE ESTERNA

M DN D L M H Nº FORI COD. €
mm. mm. mm. mm. x d mm.
50 165 150 200 315 4 x 19 VF502050 180,93
65 185 170 200 325 4 x 19 VF502065 233,77
80 200 180 200 355 8 x 19 VF502080 290,00
100 220 190 254 415 8 x 19 VF502100 347,65
H
125 250 200 315 490 8 x 19 VF502125 474,83
150 285 210 315 550 8 x 23 VF502150 582,66
200 340 230 315 670 12 x 23 VF502200 927,33
D 250 405 250 406 845 12 x 28 VF502250 1.273,68
DN 300 460 270 406 1100 12 x 28 VF502300 1.908,31

L Flangia: PN 10/16 PN 16

CARATTERISTICHE TECNICHE COMPONENTI
Pressione di lavoro: PN 16. Corpo: ghisa sferoidale GGG 50 (EN-GJS-500-7)
Temperatura di lavoro da 0º C a 80º C. Cappello: ghisa sferoidale GGG 50 (EN-GJS-500-7)
Valvola secondo la norma: DIN 3352/F4 (EN 1171). Cuneo: ghisa sferoidale GGG 50 (EN-GJS-500-7)
Flange secondo la norma: DIN EN 1092-2 PN 10/16. Rivestimento Cuneo: EPDM
Scartamento secondo le norme Ponte: ghisa sferoidale GGG 50 (EN-GJS-500-7)
DIN 3202-1 F4 (EN 558-1 Serie 14). Premistoppa: ghisa sferoidale GGG 50 (EN-GJS-500-7)
Rivestimento epossidico interno - esterno “EPOXY”. Stelo: acciaio inox AISI 420
Guarnizioni: O-Ring (NBR)
Guarnizione corpo: PTFE
Madre vite: ottone
Rondella del Volantino: acciaio inox AISI 304
Volantino: ghisa sferoidale GGG 50 (EN-GJS-500-7)

505 CAPPELLOTTO PER SARACINESCHE 508 ASTA DI MANOVRA PER SARACINESCA
Ref. 500
Ref.500

A B L LUNGHEZZA
DN COD. €
L mm. mm. mm. DN 600 mm. 1000 mm. 1500 mm.
40-50-65 14 30 63 VF505050 5,73 COD. € COD. € COD. €
80 17 36 63 VF505080 5,73 40-50-65 VFE06040 109,65 VFE10040 109,65 VFE15040 164,20
100-125-150 19 41 63 VF505125 6,76
80 VFE06080 109,65 VFE10080 109,65 VFE15080 164,20
200 24 51 63 VF505200 6,76 100-125-150 VFE06100 109,65 VFE10100 109,65 VFE15100 164,20
250-300-350-400 27 58 63 VF505250 10,17 200 VFE06200 128,05 VFE10200 128,05 VFE15200 194,40
500 32 56 75 VF505500 10,17
250-300-350-400 VFE06250 184,20 VFE10250 184,20 VFE15250 275,85
A COMPONENTI COMPONENTI
B Corpo: ghisa sferoidale GGG 50 (EN-GJS-500-7) Corpo: Acciaio Zincato
Presa e Testa dell’albero: Ghisa Nodulare
Tubo di Protezione: PVC VALVOLE INDUSTRIALI
501 SARACINESCHE A CUNEO GOMMATO - FILETTATE

12,5 x 12,5 Ø140
Ø L F H COD. € COD. €
mm. mm. mm.
3/4” 95 16 145 VF501004 80,19 Ref. 502 VF502000 4,60
H 30 x 30 1” 105 20 145 VF501005 83,92 Cappellotto
1 1/4” 120 20 149 VF501006 94,09 Ref. 503 VF503000 7,41
1 1/2” 130 25 172 VF501007 113,56 Volantino
2” 150 25 190 VF501008 124,05
F CARATTERISTICHE TECNICHE COMPONENTI
Pressione di lavoro: PN 16. Corpo: ghisa sferoidale GGG 50 (EN-GJS-500-7)
Temperatura di lavoro da 0º C a 80º C. Cappello : ghisa sferoidale GGG 50 (EN-GJS-500-7)
L Filettatura femmina cilindrica. Cuneo : Ottone
Rivestimento epossidico Rivestimento Cuneo : EPDM
interno - esterno “EPOXY”. Stelo : acciaio Inox AISI 420
Passaggio totale. Guarnizione : O-Ring NBR
Volantino : acciaio al carbonio
Cappellotto : ghisa sferoidale GGG 50 (EN-GJS-500-7)
153
