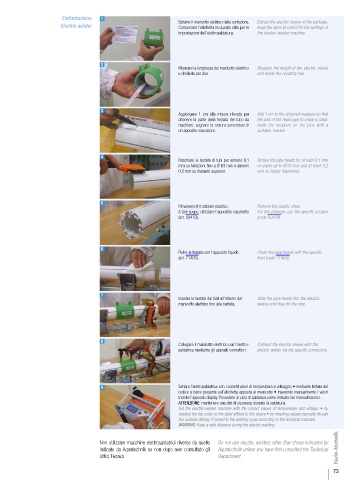

Elettrofusione 1
Estrarre il manicotto elettrico dalla confezione. Extract the electric sleeve of the package.
Electric welder Conservare l’etichetta in quanto utile per le Keep the label as useful for the settings of
impostazioni dell’elettrosaldatura. the electric-welder machine.

2
Misurare la lunghezza del manicotto elettrico Measure the length of the electric sleeve
e dividerla per due. and divide the result by two.

t
3
Aggiungere 1 cm alla misura rilevata per Add 1 cm to the obtained measure so that
ottenere la parte della testata del tubo da the part of the head pipe to crape is clear:
raschiare: segnare la misura servendosi di mark the measure on the pipe with a
un apposito marcatore. suitable marker.

4
Raschiare le testate di tubi per almeno 0,1 Scrape the pipe heads for at least 0,1 mm
mm su tubazioni fino a Ø 63 mm e almeno on pipes up to Ø 63 mm and at least 0,2
0,2 mm su diametri superiori. mm on larger diameters.

5
Rimuovere il truciolato plastico. Remove the plastic chips.
A tale scopo, utilizzare l’appostito raschietto For this purpose, use the specific scraper
(art. 50479). (code 50479).

6
Pulire le testate con l’apposito liquido Clean the pipe heads with the specific
(art. 71405). fluid (code 71405).

7
Inserire le testate dei tubi all’interno del Slide the pipe heads into the electric
manicotto elettrico fino alla battuta. sleeve until they hit the stop.

8
Collegare il manicotto elettrico con l’elettro- Connect the electric sleeve with the
saldatrice mediante gli appositi connettori. electric welder via the specific connectors.

9 Settare l’elettrosaldatrice con i corretti valori di temperatura e voltaggio: • mediante lettura del
codice a barre presente sull’etichetta apposta al manicotto • inserendo manualmente i valori
tramite l’apposito display. Procedere al ciclo di saldatura come indicato nei manuali tecnici.
ATTENZIONE: mantenere una dist di sicurezza durante la saldatura.
Set the electric-welder machine with the correct values of temperature and voltage: • by

reading the bar code on the label affixed to the sleeve • by inserting values manually though

the suitable display. Proceed to the welding cycle according to the technical manuals.
WARNING: Keep a safe distance during the electric welding.
Non utilizzare macchine elettrosaldatrici diverse da quelle Do not use electric welders other than those indicated by
indicate da Aquatechnik se non dopo aver consultato gli Aquatechnik unless you have first consulted the Technical
Uffici Tecnici. Department.
