Page 72 - AQUATECHNIK - FUSIO-TECHNIK

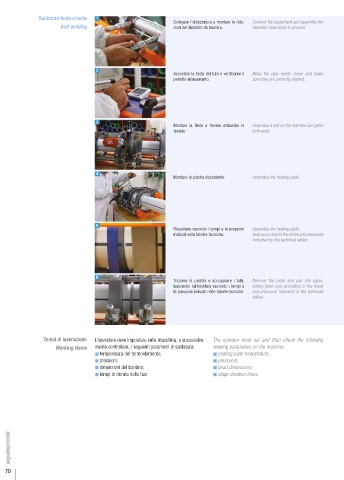

Saldatura testa a testa 1
Collegare l’attrezzatura e montare le ridu- Connect the equipment and assemble the
Butt welding zioni del diametro da lavorare. diameter reductions to process.

2
Accostare la testa dei tubi e verificarne il Bring the pipe heads closer and make
perfetto allineamento. sure they are perfectly aligned.

3
Montare la fresa e fresare entrambe le Assemble a mill on the machine and grind
testate. both ends.

4
Montare la piastra riscaldante. Assemble the heating plate.

5
Riscaldare secondo i tempi e le pressioni Assemble the heating plate.
indicati nelle tabelle tecniche. Heat according to the times and pressures
indicated by the technical tables.

6
Togliere la piastra e accoppiare i tubi, Remove the plate and pair the pipes,
lasciando raffreddare secondo i tempi e letting them cool according to the times
le pressioni indicati nelle tabelle tecniche. and pressures indicated in the technical
tables.

Tempi di lavorazione L’operatore deve impostare sulla macchina, e successiva- The operator must set and then check the following
Working times mente controllare, i seguenti parametri di saldatura: welding parameters on the machine:
 temperatura del termoelemento;  heating plate temperature;
 pressioni;  pressures;
 dimensioni del bordino;  bead dimensions;
 tempi di durata delle fasi.  stage duration times.

70
