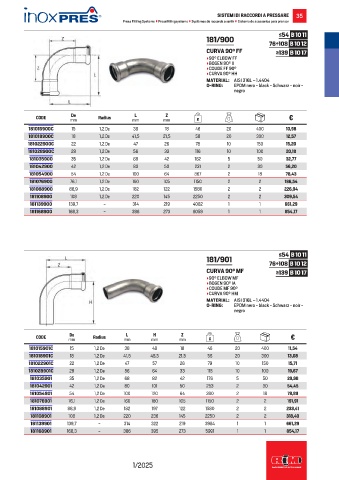

Page 37 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 35
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 11
181/900
76÷108 B 10 12
CURVA 90° FF ≥139 B 10 17
• 90° ELBOW FF
• BOGEN 90° II
• COUDE FF 90°
• CURVA 90° HH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

Z
De
L
CODE mm Radius mm mm g €
181015900C 15 1,2 De 38 18 46 20 400 10,98
181018900C 18 1,2 De 41,5 21,5 58 20 300 12,57
181022900C 22 1,2 De 47 26 78 10 150 15,20
181028900C 28 1,2 De 56 33 116 10 100 20,18
181035900 35 1,2 De 68 42 162 5 50 32,77
181042900 42 1,2 De 80 50 231 2 30 56,20
181054900 54 1,2 De 100 64 367 2 18 78,43
181076900 76,1 1,2 De 160 105 1150 2 2 186,54
181088900 88,9 1,2 De 182 122 1580 2 2 226,94
181108900 108 1,2 De 220 145 2250 2 2 309,54
181139900 139,7 - 314 219 4082 1 1 661,29
181168900 168,3 - 386 273 6059 1 1 854,17

≤54 B 10 11
181/901
76÷108 B 10 12
CURVA 90° MF ≥139 B 10 17
• 90° ELBOW MF
• BOGEN 90° IA
• COUDE MF 90°
• CURVA 90° HM
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
L
Z
H
CODE mm Radius mm mm mm g €
181015901C 15 1,2 De 38 48 18 46 20 400 11,54
181018901C 18 1,2 De 41,5 48,5 21,5 56 20 300 13,08
181022901C 22 1,2 De 47 57 26 79 10 150 15,71
181028901C 28 1,2 De 56 64 33 115 10 100 19,67
181035901 35 1,2 De 68 82 42 176 5 50 29,98
181042901 42 1,2 De 80 101 50 253 2 30 54,45
181054901 54 1,2 De 100 120 64 390 2 18 78,89
181076901 76,1 1,2 De 160 180 105 1150 2 2 191,91
181088901 88,9 1,2 De 182 197 122 1580 2 2 233,41
181108901 108 1,2 De 220 236 145 2250 2 2 318,40
181139901 139,7 - 314 322 219 3984 1 1 661,29
181168901 168,3 - 386 395 273 5991 1 1 854,17

1/2025
