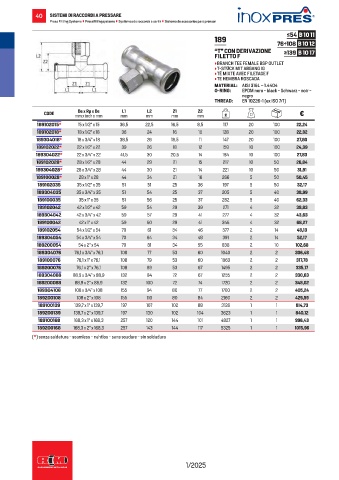

Page 42 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA
P. 42
40 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar
≤54 B 10 11
189
76÷108 B 10 12
“T” CON DERIVAZIONE ≥139 B 10 17
FILETTO F
• BRANCH TEE FEMALE BSP OUTLET
• T-STÜCK MIT ABGANG IG
• TÉ MIXTE AVEC FILETAGE F
• TE HEMBRA ROSCADA
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
Z1
Z2
De x Rp x De
L1
L2
CODE mm x inch x mm mm mm mm mm g €
189102015* 15 x 1/2” x 15 36,5 22,5 16,5 8,5 117 20 100 22,24
189102018* 18 x 1/2” x 18 36 24 16 10 128 20 100 22,82
189304018* 18 x 3/4” x 18 38,5 26 18,5 11 147 20 100 27,80
189102022* 22 x 1/2” x 22 39 26 18 12 159 10 100 24,39
189304022* 22 x 3/4” x 22 41,5 30 20,5 14 184 10 100 27,83
189102028* 28 x 1/2” x 28 44 29 21 15 217 10 50 26,84
189304028* 28 x 3/4” x 28 44 30 21 14 221 10 50 31,91
189100028* 28 x 1” x 28 44 34 21 16 266 5 50 50,45
189102035 35 x 1/2” x 35 51 51 25 36 197 5 50 32,17
189304035 35 x 3/4” x 35 51 54 25 37 205 5 40 38,99
189100035 35 x 1” x 35 51 56 25 37 282 5 40 62,33
189102042 42 x 1/2” x 42 59 54 29 39 271 4 32 39,83
189304042 42 x 3/4” x 42 59 57 29 41 277 4 32 43,63
189100042 42 x 1” x 42 59 60 29 41 346 4 32 68,27
189102054 54 x 1/2” x 54 70 61 34 46 377 2 14 48,13
189304054 54 x 3/4” x 54 70 64 34 48 391 2 14 52,17
189200054 54 x 2” x 54 70 81 34 55 838 2 10 102,68
189304076 76,1 x 3/4” x 76,1 108 77 53 60 1040 2 2 306,48
189100076 76,1 x 1” x 76,1 108 79 53 60 1063 2 2 317,78
189200076 76,1 x 2” x 76,1 108 93 53 67 1495 2 2 335,17
189304088 88,9 x 3/4” x 88,9 132 84 72 67 1255 2 2 330,63
189200088 88,9 x 2” x 88,9 132 100 72 74 1720 2 2 348,02
189304108 108 x 3/4” x 108 155 94 80 77 1700 2 2 405,24
189200108 108 x 2” x 108 155 110 80 84 2160 2 2 429,59
189100139 139,7 x 1” x 139,7 197 107 102 88 3126 1 1 814,73
189200139 139,7 x 2” x 139,7 197 130 102 104 3623 1 1 840,12
189100168 168,3 x 1” x 168,3 257 120 144 101 4827 1 1 996,43
189200168 168,3 x 2” x 168,3 257 143 144 117 5325 1 1 1015,96
(*) senza saldatura - seamless - nahtlos - sans soudure - sin soldadura
1/2025
