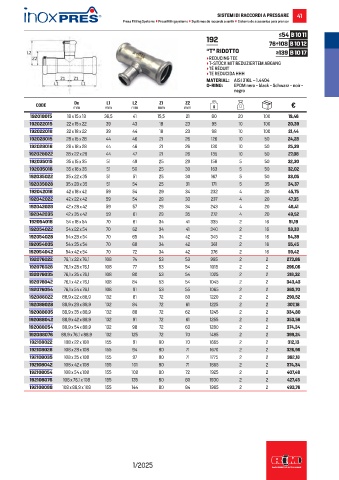

Page 43 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA
P. 43
SISTEMI DI RACCORDI A PRESSARE 41
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar
≤54 B 10 11
192
76÷108 B 10 12
“T” RIDOTTO ≥139 B 10 17
• REDUCING TEE
• T-STÜCK MIT REDUZIERTEM ABGANG
• TÉ RÉDUIT
• TE REDUCIDA HHH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
De
Z1
Z2
L2
L1
CODE mm mm mm mm mm g €
192018015 18 x 15 x 18 36,5 41 15,5 21 80 20 100 19,46
192022015 22 x 15 x 22 39 43 18 23 95 10 100 20,39
192022018 22 x 18 x 22 39 44 18 23 98 10 100 21,44
192028015 28 x 15 x 28 44 46 21 26 126 10 50 24,28
192028018 28 x 18 x 28 44 46 21 26 130 10 50 25,39
192028022 28 x 22 x 28 44 47 21 26 135 10 50 27,08
192035015 35 x 15 x 35 51 49 25 29 158 5 50 32,30
192035018 35 x 18 x 35 51 50 25 30 163 5 50 32,02
192035022 35 x 22 x 35 51 51 25 30 167 5 50 33,05
192035028 35 x 28 x 35 51 54 25 31 171 5 35 34,37
192042018 42 x 18 x 42 59 54 29 34 232 4 20 45,75
192042022 42 x 22 x 42 59 54 29 33 237 4 20 47,35
192042028 42 x 28 x 42 59 57 29 34 243 4 20 48,41
192042035 42 x 35 x 42 59 61 29 35 272 4 20 49,52
192054018 54 x 18 x 54 70 61 34 41 335 2 16 51,19
192054022 54 x 22 x 54 70 62 34 41 340 2 16 53,33
192054028 54 x 28 x 54 70 65 34 42 345 2 16 54,39
192054035 54 x 35 x 54 70 68 34 42 361 2 16 55,45
192054042 54 x 42 x 54 70 72 34 42 376 2 16 59,42
192076022 76,1 x 22 x 76,1 108 74 53 53 995 2 2 273,86
192076028 76,1 x 28 x 76,1 108 77 53 54 1015 2 2 296,06
192076035 76,1 x 35 x 76,1 108 80 53 54 1025 2 2 318,32
192076042 76,1 x 42 x 76,1 108 84 53 54 1045 2 2 343,43
192076054 76,1 x 54 x 76,1 108 91 53 55 1065 2 2 365,70
192088022 88,9 x 22 x 88,9 132 81 72 60 1220 2 2 290,52
192088028 88,9 x 28 x 88,9 132 84 72 61 1225 2 2 307,18
192088035 88,9 x 35 x 88,9 132 88 72 62 1245 2 2 334,80
192088042 88,9 x 42 x 88,9 132 91 72 61 1255 2 2 353,56
192088054 88,9 x 54 x 88,9 132 98 72 63 1280 2 2 374,34
192088076 88,9 x 76,1 x 88,9 132 125 72 70 1485 2 2 399,24
192108022 108 x 22 x 108 155 91 80 70 1665 2 2 312,13
192108028 108 x 28 x 108 155 94 80 71 1670 2 2 326,96
192108035 108 x 35 x 108 155 97 80 71 1775 2 2 362,18
192108042 108 x 42 x 108 155 101 80 71 1865 2 2 374,34
192108054 108 x 54 x 108 155 108 80 72 1925 2 2 407,48
192108076 108 x 76,1 x 108 155 135 80 80 1930 2 2 427,45
192108088 108 x 88,9 x 108 155 144 80 84 1965 2 2 493,76
1/2025
