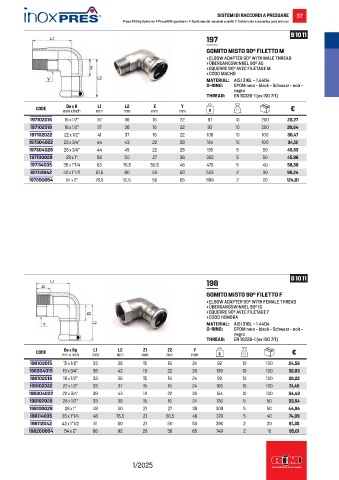

Page 39 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 37
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 11
197
GOMITO MISTO 90° FILETTO M
• ELBOW ADAPTER 90° WITH MALE THREAD
• ÜBERGANGSWINKEL 90° AG
• EQUERRE 90° AVEC FILETAGE M
• CODO MACHO
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)

L1
De x R
Y
Z
L2
CODE mm x inch mm mm mm mm g €
197102015 15 x 1/2” 37 36 16 22 87 10 200 23,27
197102018 18 x 1/2” 37 36 16 22 93 10 200 26,64
197102022 22 x 1/2” 41 37 16 22 106 10 100 30,47
197304022 22 x 3/4” 44 43 22 28 164 10 100 34,12
197304028 28 x 3/4” 44 45 22 28 195 5 50 45,53
197100028 28 x 1” 56 50 27 36 332 5 50 45,96
197114035 35 x 1”1/4 63 76,5 50,5 46 476 5 40 58,39
197112042 42 x 1”1/2 67,5 80 50 50 533 2 30 98,24
197200054 54 x 2” 78,5 91,5 56 65 899 2 20 124,81

B 10 11
198

GOMITO MISTO 90° FILETTO F
• ELBOW ADAPTER 90° WITH FEMALE THREAD
• ÜBERGANGSWINKEL 90° IG
• EQUERRE 90° AVEC FILETAGE F
• CODO HEMBRA
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
L2
Z1
Z2
Y
L1
De x Rp
CODE mm x inch mm mm mm mm mm g €
198102015 15 x 1/2” 33 36 15 16 24 92 10 100 24,56
198304015 15 x 3/4” 38 42 19 22 30 139 10 100 32,93
198102018 18 x 1/2” 33 36 15 16 24 99 10 100 28,22
198102022 22 x 1/2” 33 37 15 16 24 106 10 100 31,45
198304022 22 x 3/4” 38 43 19 22 30 154 10 100 34,43
198102028 28 x 1/2” 33 39 15 16 24 126 5 50 33,54
198100028 28 x 1” 48 50 21 27 38 309 5 50 44,94
198114035 35 x 1”1/4 48 76,5 21 50,5 46 379 5 40 74,09
198112042 42 x 1”1/2 51 80 21 50 50 390 2 20 81,35
198200054 54 x 2” 66 92 26 56 65 749 2 10 95,01

1/2025
