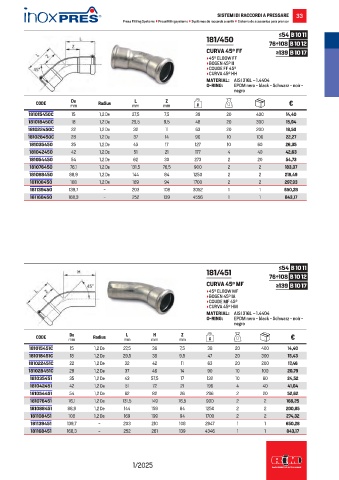

Page 35 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 33
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 11
181/450
76÷108 B 10 12
CURVA 45° FF ≥139 B 10 17
• 45° ELBOW FF
• BOGEN 45° II
• COUDE FF 45°
• CURVA 45° HH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

Z
De
L
CODE mm Radius mm mm g €
181015450C 15 1,2 De 27,5 7,5 39 20 400 14,40
181018450C 18 1,2 De 29,5 9,5 48 20 300 15,94
181022450C 22 1,2 De 32 11 63 20 200 18,50
181028450C 28 1,2 De 37 14 90 10 100 22,27
181035450 35 1,2 De 43 17 127 10 60 26,35
181042450 42 1,2 De 51 21 177 4 40 42,63
181054450 54 1,2 De 62 30 273 2 20 54,73
181076450 76,1 1,2 De 131,5 76,5 900 2 2 183,37
181088450 88,9 1,2 De 144 84 1250 2 2 218,49
181108450 108 1,2 De 169 94 1700 2 2 297,93
181139450 139,7 - 203 108 3052 1 1 650,28
181168450 168,3 - 252 139 4556 1 1 843,17

≤54 B 10 11
181/451
76÷108 B 10 12
CURVA 45° MF ≥139 B 10 17
• 45° ELBOW MF
• BOGEN 45° IA
• COUDE MF 45°
• CURVA 45° HM
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
L
Z
H
CODE mm Radius mm mm mm g €
181015451C 15 1,2 De 27,5 36 7,5 38 20 400 14,40
181018451C 18 1,2 De 29,5 38 9,5 47 20 300 15,43
181022451C 22 1,2 De 32 42 11 63 20 200 17,46
181028451C 28 1,2 De 37 46 14 90 10 100 20,79
181035451 35 1,2 De 43 57,5 17 132 10 60 24,52
181042451 42 1,2 De 51 72 21 196 4 40 41,04
181054451 54 1,2 De 62 82 26 296 2 20 52,62
181076451 76,1 1,2 De 131,5 149 76,5 900 2 2 168,25
181088451 88,9 1,2 De 144 159 84 1250 2 2 200,85
181108451 108 1,2 De 169 199 94 1700 2 2 274,32
181139451 139,7 - 203 210 108 2947 1 1 650,28
181168451 168,3 - 252 261 139 4346 1 1 843,17

1/2025
