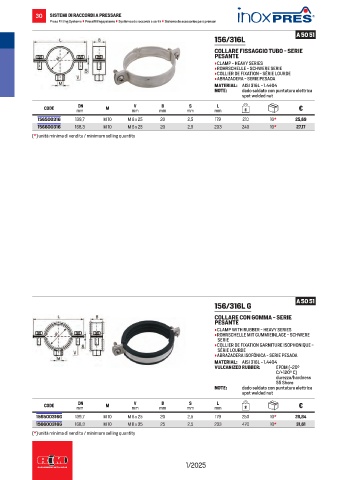

Page 32 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA
P. 32
30 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar
A 50 51
156/316L
COLLARE FISSAGGIO TUBO - SERIE
PESANTE
• CLAMP - HEAVY SERIES
• ROHRSCHELLE - SCHWERE SERIE
• COLLIER DE FIXATION - SÉRIE LOURDE
• ABRAZADERA - SERIE PESADA
MATERIAL: AISI 316L - 1.4404
NOTE: dado saldato con puntatura elettrica
spot welded nut
L
S
V
B
CODE DN M mm mm mm mm g €
mm
156500316 139,7 M 10 M 6 x 25 20 2,5 179 210 10* 25,69
156600316 168,3 M 10 M 6 x 25 20 2,5 203 240 10* 27,17
(*) unità minima di vendita / minimum selling quantity
A 50 51
156/316L G
COLLARE CON GOMMA - SERIE
PESANTE
• CLAMP WITH RUBBER - HEAVY SERIES
• ROHRSCHELLE MIT GUMMIEINLAGE - SCHWERE
SERIE
• COLLIER DE FIXATION GARNITURE ISOPHONIQUE -
SÉRIE LOURDE
• ABRAZADERA ISOFÓNICA - SERIE PESADA
MATERIAL: AISI 316L - 1.4404
VULCANIZED RUBBER: EPDM (-20°
C/+120° C)
durezza/hardness
55 Shore
NOTE: dado saldato con puntatura elettrica
spot welded nut
V
B
S
L
CODE DN M mm mm mm mm g €
mm
156500316G 139,7 M 10 M 6 x 25 20 2,5 179 250 10* 28,84
156600316G 168,3 M 10 M 8 x 35 25 2,5 233 470 10* 31,61
(*) unità minima di vendita / minimum selling quantity
1/2025
