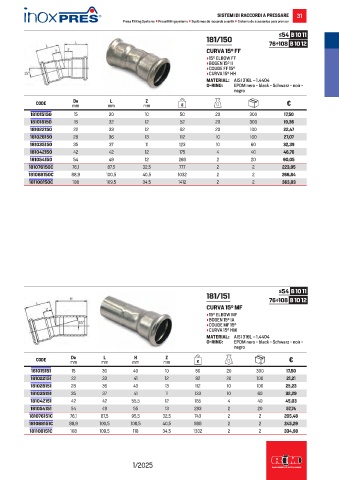

Page 33 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 31
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 11
181/150
76÷108 B 10 12
CURVA 15° FF
• 15° ELBOW FF
• BOGEN 15° II
• COUDE FF 15°
• CURVA 15° HH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
Z
L
CODE mm mm mm g €
181015150 15 30 10 50 20 300 17,50
181018150 18 32 12 52 20 300 19,36
181022150 22 33 12 82 20 100 22,47
181028150 28 36 13 112 10 100 27,07
181035150 35 37 11 123 10 60 32,39
181042150 42 42 12 175 4 40 46,76
181054150 54 49 12 268 2 20 60,05
181076150C 76,1 87,5 32,5 777 2 2 223,95
181088150C 88,9 100,5 40,5 1032 2 2 266,84
181108150C 108 109,5 34,5 1412 2 2 363,83

≤54 B 10 11
181/151
76÷108 B 10 12
CURVA 15° MF
• 15° ELBOW MF
• BOGEN 15° IA
• COUDE MF 15°
• CURVA 15° HM
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
Z
H
L
CODE mm mm mm mm g €
181015151 15 30 40 10 50 20 300 17,50
181022151 22 33 41 12 82 20 100 21,21
181028151 28 36 43 13 112 10 100 25,23
181035151 35 37 41 11 133 10 60 32,29
181042151 42 42 55,5 12 165 4 40 45,03
181054151 54 49 55 13 293 2 20 57,74
181076151C 76,1 87,5 95,5 32,5 743 2 2 205,48
181088151C 88,9 100,5 108,5 40,5 988 2 2 245,29
181108151C 108 109,5 118 34,5 1332 2 2 334,98

1/2025
