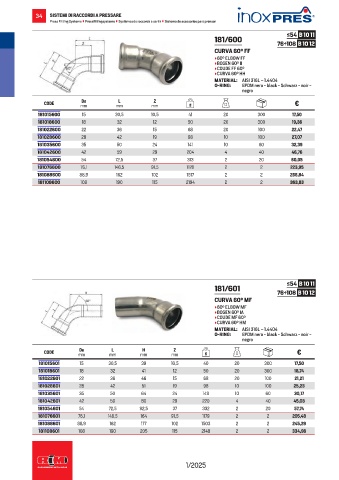

Page 36 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

34 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 11
181/600
76÷108 B 10 12
CURVA 60° FF
• 60° ELBOW FF
• BOGEN 60° II
• COUDE FF 60°
• CURVA 60° HH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
Z
L
CODE mm mm mm g €
181015600 15 30,5 10,5 41 20 300 17,50
181018600 18 32 12 50 20 300 19,36
181022600 22 36 15 68 20 100 22,47
181028600 28 42 19 98 10 100 27,07
181035600 35 50 24 141 10 60 32,39
181042600 42 59 29 204 4 40 46,76
181054600 54 72,5 37 313 2 20 60,05
181076600 76,1 146,5 91,5 1178 2 2 223,95
181088600 88,9 162 102 1517 2 2 266,84
181108600 108 190 115 2194 2 2 363,83

≤54 B 10 11
181/601
76÷108 B 10 12
CURVA 60° MF
• 60° ELBOW MF
• BOGEN 60° IA
• COUDE MF 60°
• CURVA 60° HM
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
L
De
H
Z
CODE mm mm mm mm g €
181015601 15 30,5 39 10,5 40 20 300 17,50
181018601 18 32 41 12 50 20 300 18,74
181022601 22 36 46 15 68 20 100 21,21
181028601 28 42 51 19 98 10 100 25,23
181035601 35 50 64 24 149 10 60 30,17
181042601 42 59 80 29 220 4 40 45,03
181054601 54 72,5 92,5 37 332 2 20 57,74
181076601 76,1 146,5 164 91,5 1179 2 2 205,48
181088601 88,9 162 177 102 1503 2 2 245,29
181108601 108 190 205 115 2148 2 2 334,98

1/2025
