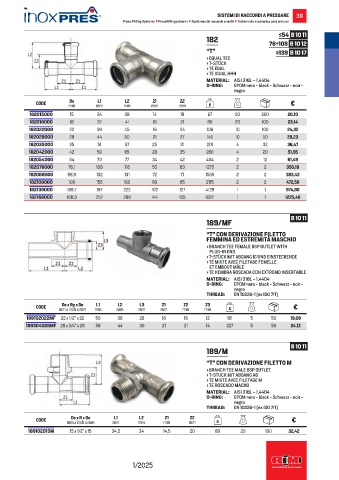

Page 41 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 39
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 11
182
76÷108 B 10 12
“T” ≥139 B 10 17
• EQUAL TEE
• T-STÜCK
• TÉ ÉGAL
• TE IGUAL HHH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
L1
Z2
Z1
L2
CODE mm mm mm mm mm g €
182015000 15 34 39 14 19 67 20 200 20,10
182018000 18 37 41 16 21 80 20 100 23,14
182022000 22 39 45 18 24 106 10 100 24,32
182028000 28 44 50 21 27 145 10 50 29,23
182035000 35 51 57 25 31 201 4 32 36,47
182042000 42 59 65 28 35 260 4 20 51,55
182054000 54 70 77 34 42 404 2 12 61,49
182076000 76,1 108 118 53 63 1275 2 2 350,18
182088000 88,9 132 131 72 71 1535 2 2 383,42
182108000 108 155 160 80 85 2115 2 2 472,58
182139000 139,7 197 222 102 127 4129 1 1 974,80
182168000 168,3 257 268 144 155 6321 1 1 1225,48

B 10 11
189/MF
“T” CON DERIVAZIONE FILETTO
FEMMINA ED ESTREMITÀ MASCHIO
• BRANCH TEE FEMALE BSP OUTLET WITH
PLUG-IN END
• T-STÜCK MIT ABGANG IG UND EINSTECKENDE
• TÉ MIXTE AVEC FILETAGE FEMELLE
ET EMBOUT MÂLE
• TE HEMBRA ROSCADA CON EXTREMO INSERTABLE
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
Z1
L3
L2
De x Rp x De
Z3
L1
Z2
CODE mm x inch x mm mm mm mm mm mm mm g €
189102022MF 22 x 1/2” x 22 50 39 26 18 18 12 161 5 50 19,09
189304028MF 28 x 3/4” x 28 58 44 30 21 21 14 227 5 50 24,12
B 10 11
189/M
“T” CON DERIVAZIONE FILETTO M
• BRANCH TEE MALE BSP OUTLET
• T-STUCK MIT ABGANG AG
• TE MIXTE AVEC FILETAGE M
• TE ROSCADO MACHO
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
L2
Z2
Z1
L1
De x R x De
CODE mm x inch x mm mm mm mm mm g €
189102015M 15 x 1/2” x 15 34,5 34 14,5 20 80 20 100 32,42

1/2025
