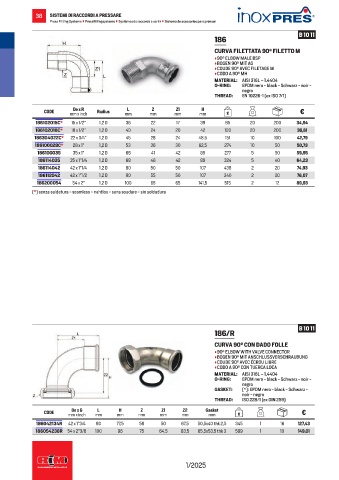

38 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 11
186
CURVA FILETTATA 90° FILETTO M
• 90° ELBOW MALE BSP
• BOGEN 90° MIT AG
• COUDE 90° AVEC FILETAGE M
• CODO A 90° MH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)

L
H
Z1
Z
De x R
CODE mm x inch Radius mm mm mm mm g €
186102015C* 15 x 1/2” 1,2 D 36 22 17 39 85 20 200 34,94
186102018C* 18 x 1/2” 1,2 D 40 24 20 42 103 20 200 36,61
186304022C* 22 x 3/4” 1,2 D 45 28 24 48,5 151 10 100 42,79
186100028C* 28 x 1” 1,2 D 53 36 30 62,5 274 10 50 50,73
186100035 35 x 1” 1,2 D 68 41 42 85 277 5 50 59,95
186114035 35 x 1”1/4 1,2 D 68 46 42 89 324 5 40 64,23
186114042 42 x 1”1/4 1,2 D 80 50 50 107 438 2 20 74,93
186112042 42 x 1”1/2 1,2 D 80 55 50 107 340 2 20 76,07
186200054 54 x 2” 1,2 D 100 65 65 141,5 515 2 12 89,93
(*) senza saldatura - seamless - nahtlos - sans soudure - sin soldadura

B 10 11
186/R

CURVA 90° CON DADO FOLLE
• 90° ELBOW WITH VALVE CONNECTOR
• BOGEN 90° MIT ANSCHLUSSVERSCHRAUBUNG
• COUDE 90° AVEC ÉCROU LIBRE
• CODO A 90° CON TUERCA LOCA
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
GASKET: (*): EPDM nero - black - Schwarz -
noir - negro
THREAD: ISO 228/1 (ex DIN 259)
H
L
De x G
Z
Z2
Z1
CODE mm x inch mm mm mm mm mm Gasket g €
mm
186042134R 42 x 1”3/4 80 77,5 58 50 67,5 50,5x40 thk 2,5 345 1 16 127,43
186054238R 54 x 2”3/8 100 96 75 64,5 83,5 65,5x53,5 thk 3 589 1 10 149,01
