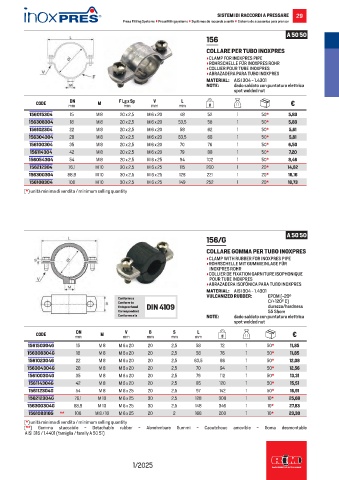

Page 31 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 29
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

A 50 50
156
COLLARE PER TUBO INOXPRES
• CLAMP FOR INOXPRES PIPE
• ROHRSCHELLE FÜR INOXPRES ROHR
• COLLIER POUR TUBE INOXPRES
• ABRAZADERA PARA TUBO INOXPRES
MATERIAL: AISI 304 - 1.4301
NOTE: dado saldato con puntatura elettrica
spot welded nut

L
V
CODE DN M F Lg x Sp mm mm g €
mm
mm
156015304 15 M 8 20 x 2,5 M 6 x 20 48 52 1 50* 5,83
156308304 18 M 8 20 x 2,5 M 6 x 20 53,5 58 1 50* 5,83
156102304 22 M 8 20 x 2,5 M 6 x 20 58 62 1 50* 5,61
156304304 28 M 8 20 x 2,5 M 6 x 20 63,5 68 1 50* 5,81
156100304 35 M 8 20 x 2,5 M 6 x 20 70 76 1 50* 6,50
156114304 42 M 8 20 x 2,5 M 6 x 20 79 88 1 50* 7,20
156054304 54 M 8 20 x 2,5 M 6 x 25 94 102 1 50* 8,46
156212304 76,1 M 10 30 x 2,5 M 6 x 25 115 200 1 20* 14,82
156300304 88,9 M 10 30 x 2,5 M 6 x 25 128 221 1 20* 16,16
156108304 108 M 10 30 x 2,5 M 6 x 25 149 252 1 20* 18,73
(*) unità minima di vendita / minimum selling quantity

A 50 50
156/G
COLLARE GOMMA PER TUBO INOXPRES
• CLAMP WITH RUBBER FOR INOXPRES PIPE
• ROHRSCHELLE MIT GUMMIEINLAGE FÜR
INOXPRES ROHR
• COLLIER DE FIXATION GARNITURE ISOPHONIQUE
POUR TUBE INOXPRES
• ABRAZADERA ISOFÓNICA PARA TUBO INOXPRES
MATERIAL: AISI 304 - 1.4301
VULCANIZED RUBBER: EPDM (-20°
Conforme a
Conform to C/+120° C)
Entsprechend DIN 4109 durezza/hardness
Correspondant 55 Shore
Conforme a la NOTE: dado saldato con puntatura elettrica
spot welded nut
V
L
B
S
CODE DN M mm mm mm mm g €
mm
156150304G 15 M 8 M 6 x 20 20 2,5 58 72 1 50* 11,85
156308304G 18 M 8 M 6 x 20 20 2,5 58 76 1 50* 11,85
156102304G 22 M 8 M 6 x 20 20 2,5 63,5 86 1 50* 12,08
156304304G 28 M 8 M 6 x 20 20 2,5 70 94 1 50* 12,56
156100304G 35 M 8 M 6 x 20 20 2,5 79 112 1 50* 13,31
156114304G 42 M 8 M 6 x 20 20 2,5 85 120 1 50* 15,51
156112304G 54 M 8 M 6 x 25 20 2,5 97 142 1 50* 16,91
156212304G 76,1 M 10 M 6 x 25 30 2,5 128 308 1 10* 25,68
156300304G 88,9 M 10 M 6 x 25 30 2,5 148 346 1 10* 27,83
156108316G ** 108 M 8 / 10 M 6 x 25 20 2 168 200 1 10* 23,30
(*) unità minima di vendita / minimum selling quantity
(**) Gomma staccabile - Detachable rubber - Abnehmbare Gummi - Caoutchouc amovible - Goma desmontable
AISI 316 / 1.4401 (famiglia / family A 50 51)
