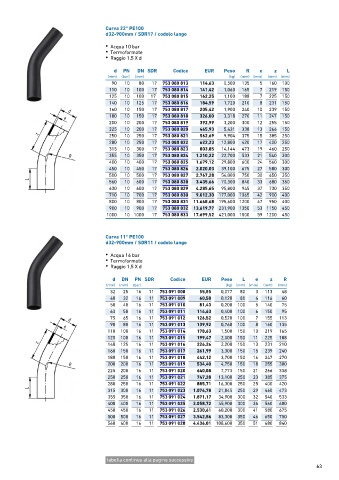

P. 63
Curva 22° PE100
d32-900mm / SDR17 / codolo lungo
• Acqua 10 bar
• Termoformate
• Raggio 1,5 X d
d PN DN SDR Codice EUR Peso R e z L
(mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm)
90 10 80 17 753 080 813 114,63 0,500 135 5 160 100
110 10 100 17 753 080 814 141,42 1,060 165 7 219 150
125 10 100 17 753 080 815 162,25 1,100 188 7 225 150
140 10 125 17 753 080 816 184,59 1,720 210 8 231 150
160 10 150 17 753 080 817 205,42 1,900 240 10 239 150
180 10 150 17 753 080 818 326,00 3,318 270 11 247 150
200 10 200 17 753 080 819 392,99 3,200 300 12 255 150
225 10 200 17 753 080 820 465,93 5,431 338 13 266 150
250 10 250 17 753 080 821 562,69 9,904 375 15 385 250
280 10 250 17 753 080 822 622,23 12,800 420 17 400 250
315 10 300 17 753 080 823 803,85 14,144 473 19 460 250
355 10 350 17 753 080 824 1.210,22 22,700 533 21 540 300
400 10 400 17 753 080 825 1.679,12 29,800 600 24 560 300
450 10 450 17 753 080 826 2.020,03 39,100 675 27 580 300
500 10 500 17 753 080 827 2.767,28 54,000 750 30 650 350
560 10 600 17 753 080 828 3.435,66 70,300 840 33 680 350
630 10 600 17 753 080 829 4.285,65 95,800 945 37 730 350
710 10 700 17 753 080 830 9.012,30 177,000 1065 42 900 400
800 10 800 17 753 080 831 11.668,68 195,600 1200 47 950 400
900 10 900 17 753 080 832 13.619,77 231,900 1350 53 1150 450
1000 10 1000 17 753 080 833 17.699,52 421,000 1500 59 1200 450
Curva 11° PE100
d32-900mm / SDR11 / codolo lungo
• Acqua 16 bar
• Termoformate
• Raggio 1,5 X d
d DN PN SDR Codice EUR Peso L e z R
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
32 25 16 11 753 091 008 55,85 0,077 80 3 113 48
40 32 16 11 753 091 009 60,58 0,120 80 4 116 60
50 40 16 11 753 091 010 81,43 0,200 100 5 140 75
63 50 16 11 753 091 011 114,63 0,400 100 6 150 95
75 65 16 11 753 091 012 126,52 0,520 100 7 155 113
90 80 16 11 753 091 013 139,92 0,760 100 8 160 135
110 100 16 11 753 091 014 178,63 1,500 150 10 219 165
125 100 16 11 753 091 015 199,47 2,000 150 11 225 188
140 125 16 11 753 091 016 226,26 2,200 150 13 231 210
160 150 16 11 753 091 017 261,99 3,300 150 15 239 240
180 150 16 11 753 091 018 442,12 3,700 150 16 247 270
200 200 16 11 753 091 019 534,40 4,750 150 18 255 300
225 200 16 11 753 091 020 640,08 7,773 150 21 266 338
250 250 16 11 753 091 021 747,28 13,100 250 23 385 375
280 250 16 11 753 091 022 885,71 16,300 250 25 400 420
315 300 16 11 753 091 023 1.074,78 21,845 250 29 460 473
355 350 16 11 753 091 024 1.871,17 34,900 300 32 540 533
400 400 16 11 753 091 025 2.058,72 45,900 300 36 560 600
450 450 16 11 753 091 026 2.530,61 60,200 300 41 580 675
500 500 16 11 753 091 027 3.542,86 83,300 350 46 650 750
560 600 16 11 753 091 028 4.436,01 108,600 350 51 680 840
tabella continua alla pagina successiva
63
