P. 58

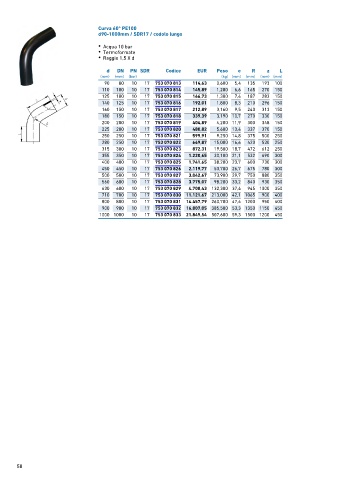

Curva 60° PE100
d90-1000mm / SDR17 / codolo lungo
• Acqua 10 bar
• Termoformate
• Raggio 1,5 X d
d DN PN SDR Codice EUR Peso e R z L
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
90 80 10 17 753 070 813 114,63 0,600 5,4 135 193 100
110 100 10 17 753 070 814 145,89 1,280 6,6 165 270 150
125 100 10 17 753 070 815 166,73 1,300 7,4 187 283 150
140 125 10 17 753 070 816 192,01 1,800 8,3 210 296 150
160 150 10 17 753 070 817 212,89 3,160 9,5 240 313 150
180 150 10 17 753 070 818 339,39 3,190 10,7 270 330 150
200 200 10 17 753 070 819 404,89 4,200 11,9 300 348 150
225 200 10 17 753 070 820 480,82 5,600 13,4 337 370 150
250 250 10 17 753 070 821 599,91 9,250 14,8 375 500 250
280 250 10 17 753 070 822 669,87 15,000 16,6 420 530 250
315 300 10 17 753 070 823 872,31 19,500 18,7 472 612 250
355 350 10 17 753 070 824 1.220,65 30,100 21,1 532 690 300
400 400 10 17 753 070 825 1.741,65 38,200 23,7 600 730 300
450 450 10 17 753 070 826 2.119,77 53,700 26,7 675 780 300
500 500 10 17 753 070 827 3.042,67 73,900 29,7 750 880 350
560 600 10 17 753 070 828 3.775,07 98,200 33,2 840 930 350
630 600 10 17 753 070 829 4.708,43 132,300 37,4 945 1000 350
710 700 10 17 753 070 830 11.121,67 213,000 42,1 1065 900 400
800 800 10 17 753 070 831 14.457,79 260,700 47,4 1200 950 400
900 900 10 17 753 070 832 16.807,05 385,500 53,3 1350 1150 450
1000 1000 10 17 753 070 833 21.849,54 507,600 59,3 1500 1200 450
58
