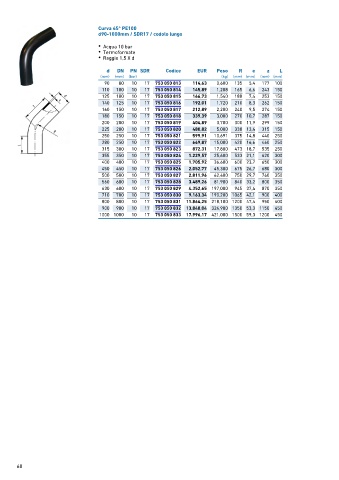

P. 60
Curva 45° PE100
d90-1000mm / SDR17 / codolo lungo
• Acqua 10 bar
• Termoformate
• Raggio 1,5 X d
d DN PN SDR Codice EUR Peso R e z L
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
90 80 10 17 753 050 813 114,63 0,600 135 5,4 177 100
110 100 10 17 753 050 814 145,89 1,208 165 6,6 243 150
125 100 10 17 753 050 815 166,73 1,540 188 7,4 253 150
140 125 10 17 753 050 816 192,01 1,720 210 8,3 262 150
160 150 10 17 753 050 817 212,89 2,200 240 9,5 274 150
180 150 10 17 753 050 818 339,39 3,000 270 10,7 287 150
200 200 10 17 753 050 819 404,89 3,700 300 11,9 299 150
225 200 10 17 753 050 820 480,82 5,000 338 13,4 315 150
250 250 10 17 753 050 821 599,91 10,691 375 14,8 440 250
280 250 10 17 753 050 822 669,87 15,000 420 16,6 460 250
315 300 10 17 753 050 823 872,31 17,800 473 18,7 535 250
355 350 10 17 753 050 824 1.229,57 25,600 533 21,1 620 300
400 400 10 17 753 050 825 1.705,92 36,600 600 23,7 650 300
450 450 10 17 753 050 826 2.052,77 45,300 675 26,7 680 300
500 500 10 17 753 050 827 2.811,96 62,400 750 29,7 760 350
560 600 10 17 753 050 828 3.489,26 81,900 840 33,2 800 350
630 600 10 17 753 050 829 4.352,65 197,000 945 37,4 870 350
710 700 10 17 753 050 830 9.163,34 190,200 1065 42,1 900 400
800 800 10 17 753 050 831 11.864,25 218,100 1200 47,4 950 400
900 900 10 17 753 050 832 13.848,04 324,900 1350 53,3 1150 450
1000 1000 10 17 753 050 833 17.996,17 421,000 1500 59,3 1200 450
