Page 61 - GEORGFISCHER - LISTINO 884 - FIDRA
P. 61

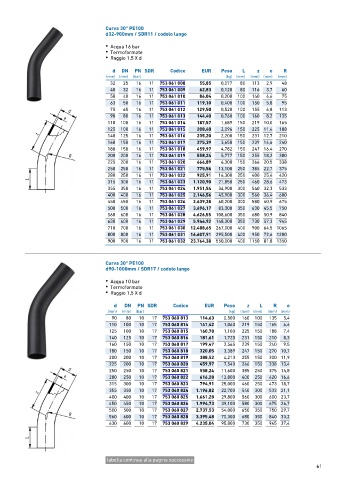

Curva 30° PE100
d32-900mm / SDR11 / codolo lungo
• Acqua 16 bar
• Termoformate
• Raggio 1,5 X d
d DN PN SDR Codice EUR Peso L z e R
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
32 25 16 11 753 061 008 55,85 0,077 80 113 2,9 48
40 32 16 11 753 061 009 62,83 0,120 80 116 3,7 60
50 40 16 11 753 061 010 86,04 0,200 100 140 4,6 75
63 50 16 11 753 061 011 119,10 0,400 100 150 5,8 95
75 65 16 11 753 061 012 129,50 0,520 100 155 6,8 113
90 80 16 11 753 061 013 144,40 0,760 100 160 8,2 135
110 100 16 11 753 061 014 187,57 1,689 150 219 10,0 165
125 100 16 11 753 061 015 208,40 2,096 150 225 11,4 188
140 125 16 11 753 061 016 235,20 2,200 150 231 12,7 210
160 150 16 11 753 061 017 275,39 3,650 150 239 14,6 240
180 150 16 11 753 061 018 459,97 4,782 150 247 16,4 270
200 200 16 11 753 061 019 558,24 5,777 150 255 18,2 300
225 200 16 11 753 061 020 666,89 6,300 150 266 20,5 338
250 250 16 11 753 061 021 775,56 13,100 250 385 22,7 375
280 250 16 11 753 061 022 925,91 16,300 250 400 25,4 420
315 300 16 11 753 061 023 1.120,90 21,850 250 460 28,6 473
355 350 16 11 753 061 024 1.951,54 34,900 300 540 32,3 533
400 400 16 11 753 061 025 2.146,56 45,900 300 560 36,4 600
450 450 16 11 753 061 026 2.639,28 60,200 300 580 40,9 675
500 500 16 11 753 061 027 3.696,17 83,300 350 630 45,5 750
560 600 16 11 753 061 028 4.626,55 108,600 350 680 50,9 840
630 600 16 11 753 061 029 5.946,92 148,300 350 730 57,3 945
710 700 16 11 753 061 030 12.488,65 267,000 400 900 64,5 1065
800 800 16 11 753 061 031 16.607,91 295,500 400 950 72,6 1200
900 900 16 11 753 061 032 23.764,38 550,000 400 1150 81,8 1350
Curva 30° PE100
d90-1000mm / SDR17 / codolo lungo
• Acqua 10 bar
• Termoformate
• Raggio 1,5 X d
d DN PN SDR Codice EUR Peso z L R e
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
90 80 10 17 753 060 813 114,63 0,500 160 100 135 5,4
110 100 10 17 753 060 814 141,42 1,060 219 150 165 6,6
125 100 10 17 753 060 815 160,78 1,100 225 150 188 7,4
140 125 10 17 753 060 816 181,61 1,720 231 150 210 8,3
160 150 10 17 753 060 817 199,47 2,565 239 150 240 9,5
180 150 10 17 753 060 818 320,05 3,389 247 150 270 10,7
200 200 10 17 753 060 819 388,52 4,213 255 150 300 11,9
225 200 10 17 753 060 820 459,97 7,540 266 150 338 13,4
250 250 10 17 753 060 821 558,24 11,600 385 250 375 14,8
280 250 10 17 753 060 822 616,28 12,800 400 250 420 16,6
315 300 10 17 753 060 823 794,91 25,000 460 250 473 18,7
355 350 10 17 753 060 824 1.196,82 22,700 540 300 533 21,1
400 400 10 17 753 060 825 1.661,28 29,800 560 300 600 23,7
450 450 10 17 753 060 826 1.994,73 39,100 580 300 675 26,7
500 500 10 17 753 060 827 2.737,53 54,000 650 350 750 29,7
560 600 10 17 753 060 828 3.395,48 70,300 680 350 840 33,2
630 600 10 17 753 060 829 4.235,04 95,800 730 350 945 37,4
tabella continua alla pagina successiva
61
