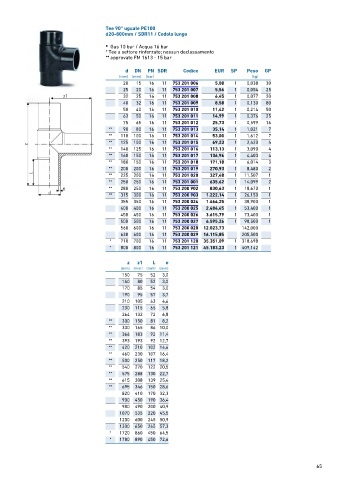

Page 65 - GEORGFISCHER - LISTINO 884 - FIDRA

Tee 90° uguale PE100
d20-800mm / SDR11 / Codolo lungo

• Gas 10 bar / Acqua 16 bar
* Tee a settore rinforzato; nessun declassamento
** approvato FM 1613 - 15 bar

d DN PN SDR Codice EUR SP Peso GP
(mm) (mm) (bar) (kg)
20 15 16 11 753 201 006 5,08 1 0,038 30
25 20 16 11 753 201 007 5,56 1 0,054 25
32 25 16 11 753 201 008 6,45 1 0,077 20
40 32 16 11 753 201 009 8,58 1 0,130 80
50 40 16 11 753 201 010 11,42 1 0,214 50
63 50 16 11 753 201 011 14,99 1 0,376 25
75 65 16 11 753 201 012 25,73 1 0,599 16
** 90 80 16 11 753 201 013 35,14 1 1,021 7
** 110 100 16 11 753 201 014 53,00 1 1,612 7
** 125 100 16 11 753 201 015 69,23 1 2,420 4
** 140 125 16 11 753 201 016 113,13 1 3,090 4
** 160 150 16 11 753 201 017 136,96 1 4,403 4
** 180 150 16 11 753 201 018 171,18 1 6,014 3
** 200 200 16 11 753 201 019 270,93 1 8,480 2
** 225 200 16 11 753 201 020 327,48 1 11,507 1
** 250 250 16 11 753 201 001 635,62 1 14,099 2
** 280 250 16 11 753 200 902 830,63 1 18,670 1
** 315 300 16 11 753 200 903 1.222,14 1 26,150 1
355 350 16 11 753 200 024 1.664,25 1 38,900 1
400 400 16 11 753 200 025 2.484,45 1 53,400 1
450 450 16 11 753 200 026 3.615,79 1 73,400 1
500 500 16 11 753 200 027 4.595,26 1 98,500 1
560 600 16 11 753 200 028 12.023,73 142,000
630 600 16 11 753 200 029 16.115,85 205,500
* 710 700 16 11 753 201 120 35.351,09 1 318,698
* 800 800 16 11 753 201 121 45.183,23 1 409,142

z z1 L e
(mm) (mm) (mm) (mm)
150 75 52 3,0
160 80 52 3,0
170 85 54 3,0
190 95 57 3,7
210 105 63 4,6
230 115 65 5,8
264 132 72 6,8
** 300 150 81 8,2
** 330 165 86 10,0
** 366 183 92 11,4
** 393 193 92 12,7
** 420 210 102 14,6
** 460 230 107 16,4
** 500 250 117 18,2
** 540 270 122 20,5
** 575 288 130 22,7
** 615 308 139 25,4
** 695 346 150 28,6
820 410 170 32,3
900 450 190 36,4
980 490 200 40,9
1070 535 220 45,5
1200 600 245 50,9
1300 650 265 57,3
* 1720 860 450 64,5
* 1780 890 450 72,6
