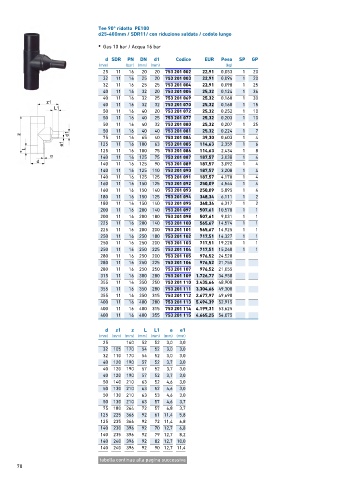

Page 70 - GEORGFISCHER - LISTINO 884 - FIDRA

Tee 90° ridotto PE100
d25-400mm / SDR11/ con riduzione saldata / codolo lungo

• Gas 10 bar / Acqua 16 bar

d SDR PN DN d1 Codice EUR Peso SP GP
(mm) (bar) (mm) (mm) (kg)
25 11 16 20 20 753 201 002 22,91 0,053 1 20
32 11 16 25 20 753 201 003 22,91 0,094 1 20
32 11 16 25 25 753 201 004 22,91 0,098 1 25
40 11 16 32 20 753 201 005 25,32 0,124 1 36
40 11 16 32 25 753 201 069 25,32 0,160 1 30
40 11 16 32 32 753 201 070 25,32 0,160 1 15
50 11 16 40 20 753 201 072 25,32 0,252 1 10
50 11 16 40 25 753 201 077 25,32 0,203 1 10
50 11 16 40 32 753 201 080 25,32 0,207 1 25
50 11 16 40 40 753 201 081 25,32 0,224 1 7
75 11 16 65 40 753 201 084 39,30 0,603 1 4
125 11 16 100 63 753 201 085 114,63 2,359 1 6
125 11 16 100 75 753 201 086 114,63 2,434 1 8
140 11 16 125 75 753 201 087 187,57 3,038 1 4
140 11 16 125 90 753 201 089 187,57 3,092 1 4
140 11 16 125 110 753 201 090 187,57 3,208 1 4
140 11 16 125 125 753 201 091 187,57 4,170 1 4
160 11 16 150 125 753 201 092 250,09 4,544 1 4
160 11 16 150 140 753 201 093 250,09 5,895 1 4
180 11 16 150 125 753 201 094 348,34 6,111 1 2
180 11 16 150 140 753 201 095 348,34 6,317 1 2
200 11 16 200 140 753 201 097 507,61 10,570 1 1
200 11 16 200 180 753 201 098 507,61 9,031 1 1
225 11 16 200 140 753 201 100 565,67 14,574 1 1
225 11 16 200 200 753 201 101 565,67 14,925 1 1
250 11 16 250 180 753 201 102 717,51 14,327 1 1
250 11 16 250 200 753 201 103 717,51 19,220 1 1
250 11 16 250 225 753 201 104 717,51 15,240 1 1
280 11 16 250 200 753 201 105 976,52 24,520
280 11 16 250 225 753 201 106 976,52 21,755
280 11 16 250 250 753 201 107 976,52 21,055
315 11 16 300 280 753 201 109 1.726,77 34,950
355 11 16 350 250 753 201 110 3.435,66 48,900
355 11 16 350 280 753 201 111 3.304,66 49,300
355 11 16 350 315 753 201 112 2.677,97 49,690
400 11 16 400 280 753 201 113 5.494,39 52,915
400 11 16 400 315 753 201 114 4.199,31 53,625
400 11 16 400 355 753 201 115 4.665,25 54,075

d z1 z L L1 e e1
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
25 160 52 52 3,0 3,0
32 105 170 54 52 3,0 3,0
32 110 170 54 52 3,0 3,0
40 120 190 57 52 3,7 3,0
40 120 190 57 52 3,7 3,0
40 120 190 57 52 3,7 3,0
50 140 210 63 52 4,6 3,0
50 130 210 63 52 4,6 3,0
50 130 210 63 53 4,6 3,0
50 130 210 63 57 4,6 3,7
75 180 264 72 57 6,8 3,7
125 225 366 92 61 11,4 5,8
125 235 366 92 72 11,4 6,8
140 230 396 92 70 12,7 6,8
140 235 396 92 79 12,7 8,2
140 240 396 92 82 12,7 10,0
140 240 396 92 90 12,7 11,4
tabella continua alla pagina successiva
70
