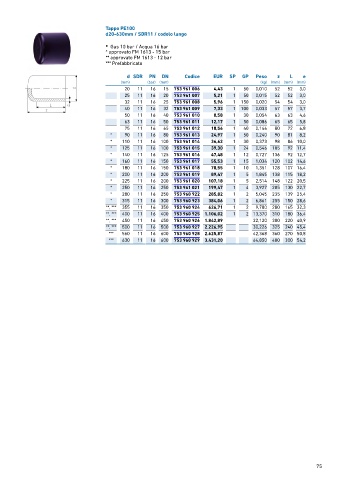

Page 75 - GEORGFISCHER - LISTINO 884 - FIDRA

Tappo PE100
d20-630mm / SDR11 / codolo lungo

• Gas 10 bar / Acqua 16 bar
* approvato FM 1613 - 15 bar
** approvato FM 1613 - 12 bar
*** Prefabbricato

d SDR PN DN Codice EUR SP GP Peso z L e
(mm) (bar) (mm) (kg) (mm) (mm) (mm)
20 11 16 15 753 961 006 4,43 1 50 0,010 52 52 3,0
25 11 16 20 753 961 007 5,21 1 50 0,015 52 52 3,0
32 11 16 25 753 961 008 5,96 1 150 0,020 54 54 3,0
40 11 16 32 753 961 009 7,33 1 100 0,033 57 57 3,7
50 11 16 40 753 961 010 8,58 1 30 0,054 63 63 4,6
63 11 16 50 753 961 011 12,17 1 50 0,086 65 65 5,8
75 11 16 65 753 961 012 18,56 1 40 0,146 80 72 6,8
* 90 11 16 80 753 961 013 24,97 1 50 0,240 90 81 8,2
* 110 11 16 100 753 961 014 36,62 1 30 0,373 98 86 10,0
* 125 11 16 100 753 961 015 39,30 1 24 0,546 105 92 11,4
* 140 11 16 125 753 961 016 47,48 1 12 0,727 136 92 12,7
* 160 11 16 150 753 961 017 55,53 1 15 1,034 120 102 14,6
* 180 11 16 150 753 961 018 70,55 1 10 1,351 128 107 16,4
* 200 11 16 200 753 961 019 89,47 1 5 1,845 138 115 18,2
* 225 11 16 200 753 961 020 107,18 1 5 2,514 148 122 20,5
* 250 11 16 250 753 961 021 199,47 1 4 3,927 205 130 22,7
* 280 11 16 250 753 960 922 285,82 1 2 5,045 235 139 25,4
* 315 11 16 300 753 960 923 384,06 1 2 6,861 255 150 28,6
**, *** 355 11 16 350 753 960 924 626,71 1 2 9,780 280 165 32,3
**, *** 400 11 16 400 753 960 925 1.106,02 1 2 13,370 310 180 36,4
**, *** 450 11 16 450 753 960 926 1.842,89 22,120 300 220 40,9
**, *** 500 11 16 500 753 960 927 2.226,95 30,226 325 240 45,4
*** 560 11 16 600 753 960 928 2.625,87 42,368 360 270 50,8
*** 630 11 16 600 753 960 929 3.431,20 64,850 400 300 54,2

75
