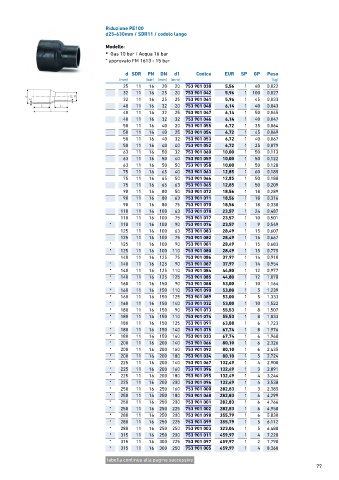

Page 77 - GEORGFISCHER - LISTINO 884 - FIDRA

Riduzione PE100
d25-630mm / SDR11 / codolo lungo

Modello:
• Gas 10 bar / Acqua 16 bar

* approvato FM 1613 - 15 bar

d SDR PN DN d1 Codice EUR SP GP Peso
(mm) (bar) (mm) (mm) (kg)
25 11 16 20 20 753 901 038 5,56 1 40 0,022
32 11 16 25 20 753 901 042 5,96 1 100 0,027
32 11 16 25 25 753 901 041 5,96 1 45 0,033
40 11 16 32 20 753 901 048 6,14 1 40 0,043
40 11 16 32 25 753 901 047 6,14 1 50 0,045
40 11 16 32 32 753 901 046 6,14 1 40 0,047
50 11 16 40 20 753 901 055 6,72 1 35 0,064
50 11 16 40 25 753 901 054 6,72 1 45 0,069
50 11 16 40 32 753 901 053 6,72 1 40 0,067
50 11 16 40 40 753 901 052 6,72 1 25 0,079
63 11 16 50 32 753 901 060 10,00 1 50 0,113
63 11 16 50 40 753 901 059 10,00 1 50 0,122
63 11 16 50 50 753 901 058 10,00 1 50 0,128
75 11 16 65 40 753 901 063 12,85 1 60 0,185
75 11 16 65 50 753 901 064 12,85 1 50 0,188
75 11 16 65 63 753 901 065 12,85 1 50 0,209
90 11 16 80 50 753 901 072 18,56 1 18 0,289
90 11 16 80 63 753 901 071 18,56 1 18 0,316
90 11 16 80 75 753 901 070 18,56 1 18 0,330
110 11 16 100 63 753 901 078 23,57 1 24 0,487
110 11 16 100 75 753 901 077 23,57 1 10 0,501
* 110 11 16 100 90 753 901 076 23,57 1 9 0,549
125 11 16 100 63 753 901 083 28,49 1 15 0,607
125 11 16 100 75 753 901 082 28,49 1 15 0,667
* 125 11 16 100 90 753 901 081 28,49 1 15 0,683
* 125 11 16 100 110 753 901 080 28,49 1 15 0,775
140 11 16 125 75 753 901 086 37,97 1 14 0,910
* 140 11 16 125 90 753 901 087 37,97 1 14 0,954
* 140 11 16 125 110 753 901 084 44,80 1 12 0,977
* 140 11 16 125 125 753 901 085 44,80 1 12 1,078
* 160 11 16 150 90 753 901 088 53,00 1 10 1,164
* 160 11 16 150 110 753 901 090 53,00 1 5 1,239
* 160 11 16 150 125 753 901 089 53,00 1 5 1,333
* 160 11 16 150 140 753 901 032 53,00 1 10 1,522
* 180 11 16 150 90 753 901 073 55,53 1 8 1,507
* 180 11 16 150 110 753 901 074 55,53 1 8 1,833
* 180 11 16 150 125 753 901 091 63,88 1 6 1,723
* 180 11 16 150 140 753 901 075 67,74 1 8 1,976
* 180 11 16 150 160 753 901 033 67,74 1 6 1,968
* 200 11 16 200 140 753 901 066 80,10 1 6 2,326
* 200 11 16 200 160 753 901 092 80,10 1 6 2,435
* 200 11 16 200 180 753 901 034 80,10 1 5 2,724
* 225 11 16 200 140 753 901 067 132,49 1 4 2,900
* 225 11 16 200 160 753 901 096 132,49 1 3 2,891
* 225 11 16 200 180 753 901 095 132,49 1 4 3,244
* 225 11 16 200 200 753 901 094 132,49 1 4 3,538
* 250 11 16 250 160 753 901 000 282,83 1 3 2,385
* 250 11 16 250 180 753 901 068 282,83 1 6 4,299
* 250 11 16 250 200 753 901 001 282,83 1 6 4,766
* 250 11 16 250 225 753 901 002 282,83 1 6 4,950
* 280 11 16 250 200 753 901 098 355,79 1 6 5,830
* 280 11 16 250 225 753 901 099 355,79 1 5 6,112
* 280 11 16 250 250 753 901 003 323,04 1 5 6,480
* 315 11 16 250 200 753 901 011 459,97 1 4 7,220
* 315 11 16 300 225 753 901 097 459,97 1 2 7,790
* 315 11 16 300 250 753 901 005 459,97 1 4 8,360
tabella continua alla pagina successiva
77
