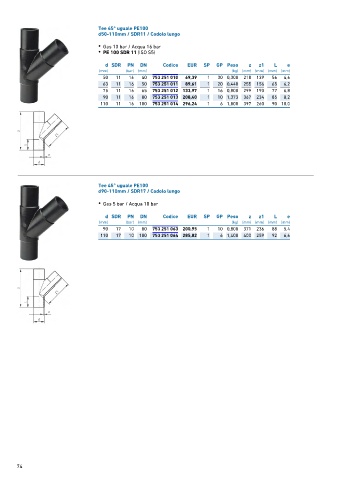

Page 74 - GEORGFISCHER - LISTINO 884 - FIDRA

Tee 45° uguale PE100
d50-110mm / SDR11 / Codolo lungo

• Gas 10 bar / Acqua 16 bar
• PE 100 SDR 11 (ISO S5)

d SDR PN DN Codice EUR SP GP Peso z z1 L e
(mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm)
50 11 16 40 753 251 010 69,39 1 30 0,300 218 139 56 4,6
63 11 16 50 753 251 011 89,61 1 20 0,440 255 156 65 6,2
75 11 16 65 753 251 012 133,97 1 16 0,800 299 190 77 6,8
90 11 16 80 753 251 013 208,40 1 10 1,373 367 234 85 8,2
110 11 16 100 753 251 014 296,24 1 6 1,800 397 260 90 10,0

Tee 45° uguale PE100
d90-110mm / SDR17 / Codolo lungo

• Gas 5 bar / Acqua 10 bar

d SDR PN DN Codice EUR SP GP Peso z z1 L e
(mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm)
90 17 10 80 753 251 063 200,95 1 10 0,800 371 236 88 5,4
110 17 10 100 753 251 064 285,82 1 6 1,400 400 259 92 6,6

74
