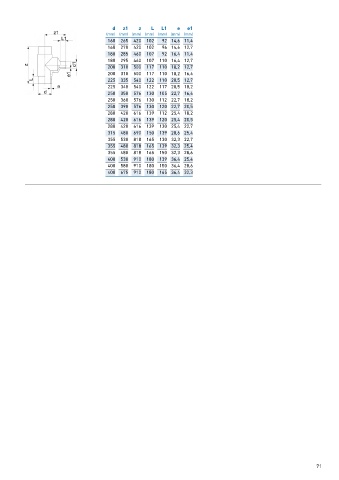

Page 71 - GEORGFISCHER - LISTINO 884 - FIDRA

d z1 z L L1 e e1
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
160 265 420 102 92 14,6 11,4
160 270 420 102 96 14,6 12,7
180 285 460 107 92 16,4 11,4
180 295 460 107 110 16,4 12,7
200 310 500 117 110 18,2 12,7
200 310 500 117 110 18,2 16,4
225 335 540 122 110 20,5 12,7
225 340 540 122 117 20,5 18,2
250 350 576 130 105 22,7 16,4
250 360 576 130 112 22,7 18,2
250 390 576 130 120 22,7 20,5
280 420 616 139 112 25,4 18,2
280 420 616 139 120 25,4 20,5
280 420 616 139 130 25,4 22,7
315 480 690 150 139 28,6 25,4
355 530 818 165 130 32,3 22,7
355 480 818 165 139 32,3 25,4
355 480 818 165 150 32,3 28,6
400 530 910 180 139 36,4 25,4
400 580 910 180 150 36,4 28,6
400 675 910 180 165 36,4 32,3
