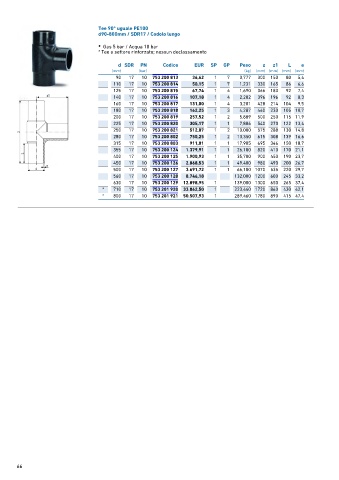

Page 66 - GEORGFISCHER - LISTINO 884 - FIDRA

Tee 90° uguale PE100
d90-800mm / SDR17 / Codolo lungo

• Gas 5 bar / Acqua 10 bar
* Tee a settore rinforzato; nessun declassamento

d SDR PN Codice EUR SP GP Peso z z1 L e
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
90 17 10 753 200 813 36,62 1 7 0,777 300 150 80 5,4
110 17 10 753 200 814 50,15 1 7 1,231 330 165 86 6,6
125 17 10 753 200 815 67,74 1 4 1,690 366 183 92 7,4
140 17 10 753 200 816 107,18 1 4 2,202 396 196 92 8,3
160 17 10 753 200 817 131,00 1 4 3,201 428 214 104 9,5
180 17 10 753 200 818 162,25 1 3 4,287 460 230 105 10,7
200 17 10 753 200 819 257,52 1 2 5,889 500 250 115 11,9
225 17 10 753 200 820 305,17 1 1 7,886 540 270 122 13,4
250 17 10 753 200 821 512,07 1 2 10,000 575 288 130 14,8
280 17 10 753 200 802 750,25 1 2 13,350 615 308 139 16,6
315 17 10 753 200 803 911,01 1 1 17,985 695 346 150 18,7
355 17 10 753 200 124 1.379,91 1 1 26,100 820 410 170 21,1
400 17 10 753 200 125 1.900,93 1 1 35,700 900 450 190 23,7
450 17 10 753 200 126 2.868,53 1 1 49,400 980 490 200 26,7
500 17 10 753 200 127 3.691,72 1 1 66,100 1070 535 220 29,7
560 17 10 753 200 128 8.746,18 132,000 1200 600 245 33,2
630 17 10 753 200 129 12.898,95 1 139,000 1300 650 265 37,4
* 710 17 10 753 201 920 33.862,50 1 223,440 1720 860 430 42,1
* 800 17 10 753 201 921 50.507,93 1 289,460 1780 890 415 47,4
